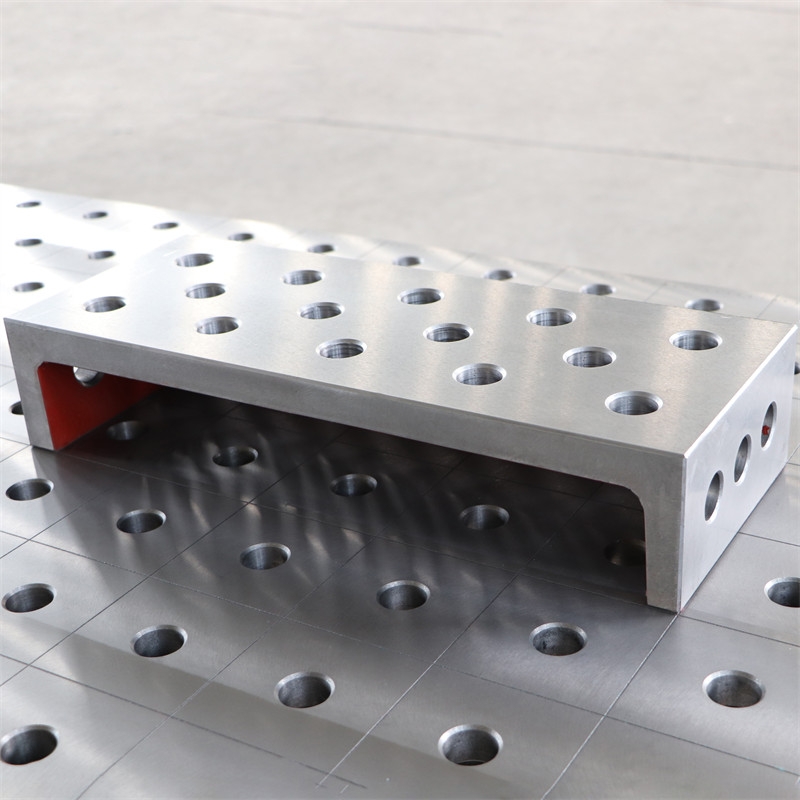

द एल-आकार का बहुक्रियाशील चौकोर बॉक्स आधुनिक मॉड्यूलर फिक्स्चर में एक आधारशिला घटक है, विशेष रूप से 2डी और 3डी वेल्डिंग टेबल, असेंबली जिग्स और निरीक्षण सेटअप से जुड़े संचालन के लिए महत्वपूर्ण है। सटीक मशीनी वर्गाकार सतहों के साथ संयुक्त अपने विशिष्ट समकोण (एल) आकार से पहचाने जाने योग्य, यह उपकरण सटीक 90-डिग्री संदर्भ स्थापित करने, स्थिर समर्थन प्रदान करने और जटिल निर्माण कार्यों में सुरक्षित क्लैंपिंग की सुविधा प्रदान करने के लिए असाधारण बहुमुखी प्रतिभा प्रदान करता है।
को परिभाषित करना एल-आकार का मल्टीफंक्शनल स्क्वायर बॉक्स
इस घटक को अक्सर ए के रूप में जाना जाता है कोण क्लैंपिंग ब्लॉक या स्थिरता कोण ब्लॉक, मूलतः एक उच्च परिशुद्धता ब्लॉक है जिसे समकोण रूप में इंजीनियर किया गया है। आम तौर पर मजबूत स्टील से निर्मित, इसमें कई सपाट, चौकोर चेहरे होते हैं जो समतलता, समानता और लंबवतता (वर्गाकारता) के लिए सटीक सहनशीलता के लिए तैयार होते हैं। कई वेरिएंट में कई चेहरों पर सिस्टम छेद (जैसे डी 16 या डी 28 पैटर्न) शामिल होते हैं, जो मॉड्यूलर टूलींग सिस्टम के साथ निर्बाध एकीकरण की अनुमति देते हैं और मानक बोल्ट और सहायक उपकरण का उपयोग करके सुरक्षित माउंटिंग को सक्षम करते हैं। यह एक मौलिक के रूप में कार्य करता है मॉड्यूलर टूलींग घटक विश्वसनीय फिक्स्चर के निर्माण के लिए।
मुख्य डिज़ाइन विशेषताएँ और विशेषताएँ
गुणवत्ता एल-आकार के बहुक्रियाशील वर्गाकार बक्से कई महत्वपूर्ण विशेषताओं द्वारा परिभाषित किए गए हैं:
- परिशुद्धता मशीनिंग: आसन्न चेहरों के बीच वर्गाकारता (90° कोण) और सभी कामकाजी सतहों की असाधारण समतलता में उच्च सटीकता की गारंटी देता है।
- टिकाऊ सामग्री: क्लैम्पिंग दबाव सहने और समय के साथ घिसाव को रोकने के लिए उच्च शक्ति वाले स्टील (जैसे S355JR या कठोर टूल स्टील) से निर्मित।
- सतह संवर्धन (वैकल्पिक): सतह की कठोरता में वृद्धि, संक्षारण प्रतिरोध और कम वेल्ड स्पैटर आसंजन के लिए प्लाज्मा नाइट्राइडिंग या ब्लैक ऑक्साइड कोटिंग जैसे सतह उपचार की सुविधा हो सकती है।
- सिस्टम होल एकीकरण: इसमें अक्सर कई चेहरों पर मानकीकृत D16 (16 मिमी) या D28 (28 मिमी) छेद शामिल होते हैं, जो संगत तालिकाओं और फिक्स्चर पर बहुमुखी बढ़ते विकल्पों को सक्षम करते हैं।
- समकोण विन्यास: कोर एल-आकार आंतरिक और बाहरी दोनों 90-डिग्री संदर्भ सतह प्रदान करता है।
- बहुक्रियाशीलता: एक वर्ग, एक समर्थन आधार, एक क्लैंपिंग सतह, या एक बड़े फिक्स्चर के भीतर एक संरचनात्मक तत्व के रूप में कार्य करने के लिए इंजीनियर किया गया।
अनुप्रयोग में मुख्य कार्य और लाभ
"बहुक्रियाशील" प्रकृति महत्वपूर्ण लाभ प्रदान करती है:
- सटीक वर्गांकन: इसका प्राथमिक कार्य घटक संरेखण के लिए सटीक 90-डिग्री कोण स्थापित करना है। यह एक विश्वसनीय के रूप में कार्य करता है परिशुद्धता कोण वर्ग.
- स्थिर समर्थन और ऊंचाई: एक भरोसेमंद के रूप में कार्य करता है एल-आकार का समर्थन ब्लॉक या रिसर, बेहतर वेल्डिंग/असेंबली पहुंच के लिए वर्कपीस को ऊपर उठाना या विभिन्न फिक्सचर ऊंचाइयों को संरेखित करना।
- बहुमुखी क्लैम्पिंग बेस: वर्कपीस को सीधे क्लैंप करने या अन्य क्लैंपिंग तत्वों को माउंट करने के लिए कई सपाट, स्थिर सतहें प्रदान करता है। यह एक प्रभावी है क्लैंपिंग एल-स्क्वायर.
- स्थिरता निर्माण तत्व: तेजी से जटिल, कस्टम जिग्स बनाने के लिए बोल्ट, क्लैंप और अन्य मॉड्यूलर तत्वों के साथ मिलकर बिल्डिंग ब्लॉक के रूप में कार्य करता है।
- समय और लागत दक्षता: कस्टम एंगल प्लेट या सपोर्ट बनाने की आवश्यकता कम हो जाती है, जिससे महत्वपूर्ण सेटअप समय की बचत होती है और दोहराव में सुधार होता है।
- उन्नत सटीकता: लगातार उपयोग से अंतिम उत्पादों में बेहतर आयामी सटीकता और चौकोरता सुनिश्चित होती है।
विशिष्ट अनुप्रयोग परिदृश्य
इन एल-आकार के ब्लॉकों का व्यापक रूप से उपयोग किया जाता है:
- वेल्डिंग निर्माण: लंबवत जोड़ों को स्थापित करने के लिए आवश्यक वेल्डिंग टेबल एल-ब्लॉक सिस्टम.
- असेंबली जिग्स: असेंबली प्रक्रियाओं के दौरान घटकों का सटीक रूप से पता लगाना और उन्हें पकड़ना।
- निरीक्षण और माप: गुणवत्ता नियंत्रण जांच के लिए स्थिर, वर्गाकार संदर्भ सतहें प्रदान करना।
- मशीनिंग सेटअप: हल्के मशीनिंग संचालन के लिए भागों को सटीक रूप से पकड़ना (जहां कठोरता अनुमति देती है)।
- फ़्रेमवर्क असेंबली: संरचनात्मक सदस्यों को समकोण पर संरेखित करना।
लचीला वेल्डिंग फिक्स्चर एक प्रक्रिया उपकरण है जो वेल्डिंग भागों को सटीक रूप से स्थिति और क्लैंप कर सकता है, जो वेल्डिंग भागों की संरचनात्मक सटीकता की रक्षा करते हुए वेल्डिंग भागों की असेंबली और वेल्डिंग के लिए सुविधाजनक है। लचीली वेल्डिंग स्थिरता का उत्कृष्ट प्रदर्शन:
1. लचीले वेल्डिंग फिक्स्चर के आर्थिक लाभ लचीले क्लैंपिंग उपकरण ऐसे फिक्स्चर हैं जिन्हें स्वतंत्र रूप से जोड़ा जा सकता है और विभिन्न वर्कपीस आकारों में अनुकूलित किया जा सकता है। टूलींग और फिक्स्चर सिस्टम के कई सेट बड़ी संख्या में उच्च लागत वाले एक-से-एक टूल फिक्स्चर को प्रतिस्थापित कर सकते हैं। इस लचीले टूलींग का उपयोग करने से उत्पाद परिवर्तनों के कारण समय और प्रयास के साथ-साथ एक-से-एक फिक्स्चर पर खर्च होने वाली लागत और समय की बचत हो सकती है। इसके आर्थिक लाभ बहु-, बहु-मानक और वैयक्तिकृत कारों के उत्पादन में विशेष रूप से महत्वपूर्ण हैं। डेटा से पता चलता है कि एक-से-एक वेल्डिंग फिक्स्चर के 9 से अधिक सेट (हमारे देश में 5 से 6 सेट) की लागत एक लचीले फिक्स्चर उपकरण की लागत से अधिक है। वर्तमान में, मेरे देश की ऑटोमोबाइल विनिर्माण कंपनियां हर साल एक-से-एक वेल्डिंग फिक्स्चर के दर्जनों सेट जोड़ती हैं। लचीले फिक्स्चर चुनने के आर्थिक लाभ स्पष्ट हैं।
2. लचीले वेल्डिंग फिक्स्चर का लचीलापन लचीले संयोजन उपकरण प्लेटफॉर्म को त्रि-आयामी अंतरिक्ष में जोड़ा जा सकता है। मानकीकृत और मॉड्यूलर स्थिरता प्रणाली वर्कपीस को स्थापित करने, समायोजित करने और कसने में अपने सार्वभौमिक कार्यों को दर्शाती है। यह सुविधा बड़े वर्कपीस की वेल्डिंग में विशेष रूप से प्रमुख है। दूसरी ओर, लचीलापन संचालन की आसानी में भी परिलक्षित होता है और इसे मूर्खों द्वारा संचालित किया जा सकता है। टूल प्लेटफ़ॉर्म और मानक मॉड्यूल पर, 12.5 मिमी और 25 मिमी के सभी एकाधिक आकार सीधे पाए जा सकते हैं, और कम संख्या में लेबल के माध्यम से, उन्हें बहुत आसानी से और सटीक रूप से स्थित किया जा सकता है।
3. लचीले वेल्डिंग फिक्स्चर की विशेषताएं लचीले संयोजन फिक्स्चर के सभी मॉड्यूल में उच्च प्रसंस्करण सटीकता होती है। कार्यशील प्लेटफ़ॉर्म पुष्टिकरण छेद की स्थिति त्रुटि 2000 मिमी के भीतर ±0.1 मिमी है, जो वेल्डिंग प्रसंस्करण की आवश्यकताओं को पूरा कर सकती है। असेंबली या वेल्डिंग के दौरान, वर्कपीस की स्थिति के लिए ब्लॉक, कनेक्टिंग ब्लॉक, फिक्स्चर और सपोर्ट ब्लॉक का उपयोग किया जा सकता है। जिस वर्कपीस को असेंबल या वेल्ड करने की आवश्यकता होती है, उसे प्रत्येक पोजिशनिंग बिंदु या स्थिति पर स्थिर रूप से तय किया जा सकता है। यदि वर्कपीस के ज्यामितीय आयाम स्वयं गलत हैं, तो प्रारंभिक प्रसंस्करण के दौरान इसका तुरंत पता लगाया जा सकता है और रद्द किया जा सकता है।
4. लचीले वेल्डिंग फिक्स्चर की पुनरावृत्ति लचीले क्लैंप के सभी मॉड्यूल सीएडी और प्रो/ई डिजाइन प्रणाली का उपयोग करते हैं, जो आसानी से नमूना भागों का अनुकरण और संयोजन कर सकते हैं। सटीक मॉड्यूल आकार असेंबली सटीकता की रक्षा कर सकता है।
5. लचीले फिक्स्चर की व्यावहारिकता फिक्स्चर प्लेटफॉर्म और मॉड्यूल संरचना को डिजाइन करते समय, कठोरता और ताकत की आवश्यकताओं पर पूरी तरह से विचार किया जाता है। प्रत्येक मानक 2000mm×000mm वर्किंग प्लेटफॉर्म की भार क्षमता 10t तक है और यह इसकी बार-बार स्थिति और क्लैंपिंग सटीकता की रक्षा कर सकता है। फिक्सचर प्लेटफ़ॉर्म और मॉड्यूल की सतह का उपचार किया जाता है, और वेल्डिंग के दौरान उत्पन्न छींटे आसानी से इसकी कामकाजी सतह पर नहीं चिपकेंगे। पोजिशनिंग पार्ट्स, सपोर्ट पार्ट्स और लॉकिंग पिन की सतह को पहनने के लिए प्रतिरोधी और उच्च गुणवत्ता वाला बनाने के लिए बुझाया जाता है।
उपयुक्त एल-आकार के ब्लॉक का चयन करना
सही घटक चुनने में निम्नलिखित पर विचार करना शामिल है:
- सिस्टम अनुकूलता: सुनिश्चित करें कि छेद पैटर्न (डी16/डी28) आपके मौजूदा मॉड्यूलर टेबल या फिक्स्चर सिस्टम से मेल खाते हों।
- आकार और आयाम: अपने वर्कपीस के आकार और अपेक्षित भार के लिए उपयुक्त पैर की लंबाई और ब्लॉक मोटाई का चयन करें। हेवी-ड्यूटी जैसे बड़े ब्लॉक 90-डिग्री स्थिरता तत्व अधिक स्थिरता प्रदान करें।
- सामग्री और फ़िनिश: कार्य वातावरण और आवश्यक स्थायित्व पर विचार करें। कठोर/नाइट्राइडयुक्त सतहें सर्वोत्तम दीर्घायु और प्रतिरोध प्रदान करती हैं।
- परिशुद्धता आवश्यकताएँ: उच्च सटीकता वाले कार्यों के लिए, चौकोरपन और समतलता के लिए निर्माता की निर्दिष्ट सहनशीलता को सत्यापित करें।
- आपूर्तिकर्ता विश्वसनीयता: गुणवत्ता और परिशुद्धता के लिए जाने जाने वाले आपूर्तिकर्ताओं पर भरोसा करें। भरोसेमंद मॉड्यूलर फिक्स्चर घटकों की सोर्सिंग यह सुनिश्चित करती है कि उपकरण विनिर्देश के अनुसार कार्य करता है।
तालिका 1: फ़ंक्शन तुलना: एल-आकार बनाम ठोस वर्गाकार ब्लॉक | समारोह | एल-आकार का मल्टीफंक्शनल स्क्वायर बॉक्स | ठोस वर्गाकार ब्लॉक |
| आंतरिक 90° संदर्भ | हाँ (प्राथमिक कार्य) | सीमित (दो ब्लॉक या जटिल सेटअप की आवश्यकता है) |
| बाहरी 90° संदर्भ | हाँ | हाँ (सभी कोने) |
| समर्थन/राइजर | हाँ (स्थिर आधार) | हाँ (बहुत स्थिर) |
| क्लैम्पिंग एक्सेस के माध्यम से | डिज़ाइन के आधार पर संभावित मंजूरी | नहीं (ठोस) |
| फिक्स्चर बिल्डिंग में बहुमुखी प्रतिभा | उच्च (विशेषकर कोणों के लिए) | मध्यम (मुख्यतः समर्थन/रिक्ति के लिए) |
निष्कर्ष: परिशुद्धता कार्य के लिए समकोण
द एल-आकार का बहुक्रियाशील चौकोर बॉक्स सटीक समकोण प्राप्त करने और मॉड्यूलर फिक्स्चर सिस्टम के भीतर बहुमुखी समर्थन प्रदान करने के लिए एक अनिवार्य उपकरण है। इसका मजबूत निर्माण, सटीक मशीनिंग और अंतर्निहित एल-आकार इसे वेल्डिंग, असेंबली और निरीक्षण प्रक्रियाओं की गुणवत्ता, गति और दोहराव में सुधार के लिए एक महत्वपूर्ण संपत्ति बनाता है। अपनी क्षमताओं का प्रभावी ढंग से उपयोग करके, फैब्रिकेटर अपने काम में अधिक सटीकता और दक्षता सुनिश्चित कर सकते हैं।
