उद्योग के निरंतर विकास के साथ यू-आकार के वर्ग बक्से का अनुप्रयोग, एल-आकार के वर्ग बक्से का व्यापक रूप से उपकरण निर्माण और वेल्डिंग प्रसंस्करण उद्योगों में उपयोग किया गया है, पारंपरिक उद्योग में क्लैंपिंग और स्थिति के तरीकों को बदलना और कई नई प्रक्रिया विधियों को बढ़ावा देना है। उत्पादन का। निरंतर प्रयासों के माध्यम से, यू-आकार के वर्ग बॉक्स उत्पादों को अत्यधिक मान्यता दी गई है। इसलिए, इसे कुछ स्थितियों में अच्छी तरह से लागू किया जा सकता है। वर्तमान में यह ज्ञात है कि एल-आकार के वर्ग बॉक्स उत्पादों का व्यापक रूप से स्टील संरचनाओं, विभिन्न वाहन बॉडी मैन्युफैक्चरिंग, रेल ट्रांजिट वेल्डिंग, साइकिल और मोटरसाइकिल निर्माण, इंजीनियरिंग मशीनरी, फ्रेम और बॉक्स, प्रेशर वेसल्स, रोबोट वेल्डिंग, शीट मेटल प्रोसेसिंग, मेटल फर्नीचर, उपकरण असेंबली, इंडस्ट्रियल पाइपलाइनों (फ्लैंग्स), डिटेक्शन सिस्टम्स, आदि में उपयोग किया जाता है।

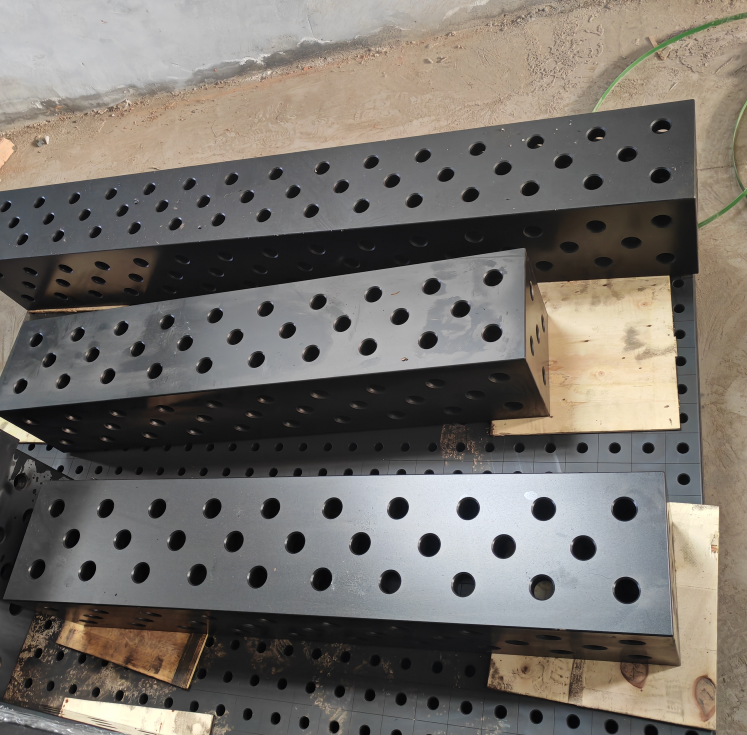

A यू-आकार का वर्ग बॉक्सएक विशेष स्थिरता घटक है, जो अक्सर वेल्डिंग टेबल या मशीनिंग सेटअप जैसे मॉड्यूलर वर्कहोल्डिंग सिस्टम में उपयोग किया जाता है। यह आम तौर पर यू-आकार के चैनल या कटआउट सुविधा के साथ एक वर्ग या आयताकार ब्लॉक की स्थिरता को जोड़ती है। यह डिज़ाइन इसे मानक वी-ब्लॉक और फ्लैट पोजिशनिंग ब्लॉकों के बीच अंतर को कम करते हुए, राउंड या स्क्वायर वर्कपीस को सटीक रूप से समर्थन, पता लगाने या क्लैंप करने की अनुमति देता है। इसका प्राथमिक कार्य विभिन्न निर्माण कार्यों के लिए स्थिर, बहु-बिंदु संपर्क और सटीक स्थिति प्रदान करना है।
एक ठोस वर्ग या आयताकार ब्लॉक की कल्पना करें, जो आमतौर पर धातु से बने होते हैं, एक सटीक यू-आकार का चैनल के साथ एक या अधिक चेहरों में। यह एक का सार हैयू-आकार का वर्ग बॉक्स। स्क्वायर बॉडी एक स्थिर आधार और कई बढ़ते चेहरे प्रदान करता है, जो अक्सर ग्रिड-आधारित सिस्टम (जैसे वेल्डिंग टेबल पर पाए जाने वाले) के साथ संगत होता है, जबकि "यू" चैनल विशिष्ट लाभ प्रदान करता है:
यह एक बहुमुखी के रूप में कार्य करता हैस्थिति ब्लॉक स्थिरता, मानक वर्कहोल्डिंग उपकरणों की क्षमताओं को बढ़ाना।
1। आसानी से एक फ्रेम संरचना बनाने के लिए वर्ग बक्से का सुविधाजनक कनेक्शन;
2। विभिन्न समर्थन के साथ संयुक्त, यह एक समान मंच नींव बना सकता है;
3। 5 काम करने वाली सतह;
4। विनिर्देशों की विस्तृत श्रृंखला, 4000 मिमी तक;
5। ऊर्ध्वाधर उपयोग के लिए, समर्थन कोण आयरन का उपयोग ताकत बढ़ाने के लिए किया जा सकता है।
जब मूल्यांकन या चयन करनायू-आकार का वर्ग बॉक्स, इन विशेषताओं पर विचार करें:
आमतौर पर स्थायित्व, पहनने के प्रतिरोध और स्थिरता के लिए उच्च-गुणवत्ता वाले स्टील (जैसे टूल स्टील या सतह-कठोर संरचनात्मक स्टील की तरह) से निर्मित। लोड के तहत विरूपण के लिए अच्छी मशीनबिलिटी और प्रतिरोध की पेशकश करने वाली सामग्री को पसंद किया जाता हैधातु निर्माण घटक.
महत्वपूर्ण आयाम, जैसे कि समानता और चेहरों की लंबवतता और यू-चैनल प्रोफ़ाइल की सटीकता, आमतौर पर तंग सहिष्णुता के लिए आयोजित की जाती है। यह विश्वसनीय और दोहराने योग्य स्थिति सुनिश्चित करता है।
थ्रेडेड छेद, काउंटरबोर होल, या विशिष्ट मॉड्यूलर स्थिरता प्रणालियों के साथ संगतता (जैसे, ø16 मिमी या वेल्डिंग टेबल बोल्ट के लिए ø28 मिमी छेद) के साथ संगतता की सुविधा हो सकती है।
अक्सर फ्लैट और चिकनाई के लिए जमीन या बारीक मशीनीकृत। उच्च-अंत के समान जंग प्रतिरोध और स्थायित्व को बढ़ाने के लिए काले ऑक्साइड या नाइट्राइडिंग जैसे सतह उपचार लागू किए जा सकते हैंवेल्डिंग टेबल सहायक उपकरण.
विभिन्न वर्कपीस आकार और अनुप्रयोगों को समायोजित करने के लिए विभिन्न आकारों (लंबाई, चौड़ाई, ऊंचाई) और यू-चैनल आयामों में उपलब्ध है।
की अनूठी ज्यामितियू-आकार का वर्ग बॉक्सइसे कई कार्यों के लिए उपयुक्त बनाता है:
इन घटकों को अपने वर्कफ़्लो में शामिल करना कई फायदे प्रदान करता है:
उपयुक्त का चयन करनायू-आकार का वर्ग बॉक्सआवेदन पर निर्भर करता है:
| कारक | प्रमुख विचार | उदाहरण प्रासंगिकता |
|---|---|---|
| आकार और क्षमता | बॉक्स आयामों और यू-चैनल आकार को विशिष्ट वर्कपीस से मिलान करें। | जटिल भागों के लिए छोटा बॉक्स, संरचनात्मक तत्वों के लिए बड़े बॉक्स। |
| सामग्री और कठोरता | आवश्यक स्थायित्व, लोड-असर क्षमता और पहनने के लिए क्षमता पर विचार करें। | सामान्य स्थिति के लिए उच्च-पहनने के अनुप्रयोगों के लिए कठोर स्टील बनाम मानक स्टील। |
| सटीकता सहिष्णुता | अंतिम उत्पाद की सटीक आवश्यकताओं के आधार पर चयन करें। | एयरोस्पेस घटकों के लिए उच्च परिशुद्धता बनाम सामान्य निर्माण के लिए मानक सहिष्णुता। |
| बढ़ते संगतता | सुनिश्चित करें कि बॉक्स आपकी मौजूदा तालिका या स्थिरता प्रणाली (छेद का आकार, रिक्ति) के साथ एकीकृत है। | सिस्टम 16 वेल्डिंग टेबल के लिए ø16 मिमी छेद की आवश्यकता है। |
| विन्यास | क्या यू-चैनल को एक विशिष्ट चेहरे पर होना चाहिए? क्या कई चैनलों की आवश्यकता है? | सिंपल पाइप के लिए सिंगल चैनल सपोर्ट बनाम कॉम्प्लेक्स जिग्स के लिए कई चेहरे। |
यू-आकार का वर्ग बक्सेशायद ही कभी अलगाव में काम करते हैं। जब वे एक बड़ी प्रणाली के हिस्से के रूप में उपयोग किए जाते हैं तो वे सबसे प्रभावी होते हैंस्थिरता का पता लगाना तत्व। वे अन्य मानक घटकों की तरह पूरक करते हैं:
अंत में,यू-आकार का वर्ग बॉक्स, जबकि शायद एक सार्वभौमिक मानक शब्द नहीं है, वर्कहोल्डिंग घटक की एक अत्यधिक उपयोगी श्रेणी का प्रतिनिधित्व करता है। स्थिरता और विशेष ज्यामिति का इसका मिश्रण यह वेल्डिंग, मशीनिंग और असेंबली अनुप्रयोगों में सटीकता और दक्षता प्राप्त करने के लिए एक अमूल्य उपकरण बनाता है, विशेष रूप से मॉड्यूलर फिक्सिंग वातावरण के भीतर।
एक उन्नत कार्यक्षेत्र के रूप में, तीन आयामी लचीले वेल्डिंग टूलिंग प्लेटफॉर्म का उपयोग विशेष रूप से बड़े विमान दीवार पैनल भागों को वेल्डिंग के लिए किया जाता है। यह महत्वपूर्ण समर्थन और कार्यक्षमता प्रदान करता है, प्रभावी रूप से पारंपरिक मैनुअल वर्कबेंच उठाने के तरीकों को बदल देता है। यह अभिनव मंच वेल्डिंग प्रक्रिया की दक्षता और सटीकता को बढ़ाते हुए ऑपरेटर श्रम की तीव्रता को काफी कम कर देता है।
एल-आकार का मल्टीफ़ंक्शनल स्क्वायर बॉक्स का उपयोग ऊंचाई की स्थिति या प्लेटफ़ॉर्म विस्तार और अन्य सामानों की स्थिति या क्लैंपिंग के लिए किया जाता है। यह एक घटक है जो यह सुनिश्चित करने के लिए प्लेटफ़ॉर्म पर समर्थन को स्थिति देता है कि वर्कपीस प्रसंस्करण के दौरान एक निश्चित ऊंचाई की आवश्यकता तक पहुंचता है।
0-225 ° कोण गेज का उपयोग ऊंचाई की स्थिति या प्लेटफ़ॉर्म विस्तार और अन्य सामानों की स्थिति या क्लैंपिंग के लिए किया जाता है। यह एक घटक है जो यह सुनिश्चित करने के लिए प्लेटफ़ॉर्म पर समर्थन को स्थिति देता है कि वर्कपीस प्रसंस्करण के दौरान एक निश्चित ऊंचाई की आवश्यकता तक पहुंचता है। कोण गेज मुख्य रूप से पोजिशनिंग और एंगल्ड वर्कपीस का समर्थन करने के लिए उपयोग किया जाता है। कोण गेज लगातार 0 ° और 180 ° के बीच किसी भी कोण को समायोजित कर सकता है। रीडिंग को साइड डिस्क स्केल से पढ़ा जाता है। जब आवश्यक कोण समायोजित किया जाता है, तो किनारे पर क्लैम्पिंग शिकंजा कस लें। दो कोण हथियारों पर सिस्टम छेद और स्लॉट हैं, और अन्य पोजिशनिंग स्थिरता मॉड्यूल को पोजिशनिंग या क्लैम्पिंग के लिए छेद और स्लॉट्स में जोड़ा जा सकता है।
यह लचीले संयुक्त टूलिंग का मूल मंच है, और इसका कार्य वर्कपीस को संसाधित होने और स्थिति जुड़नार, क्लैंपिंग जुड़नार, अंशांकन जुड़नार, आदि का समर्थन करना है।
यू-आकार का मल्टीफ़ंक्शनल स्क्वायर बॉक्स का उपयोग ऊंचाई की स्थिति या प्लेटफ़ॉर्म विस्तार और अन्य सामानों के पोजिशनिंग या प्रेस के लिए किया जाता है। यह एक घटक है जो यह सुनिश्चित करने के लिए प्लेटफ़ॉर्म पर समर्थन को स्थिति देता है कि वर्कपीस प्रसंस्करण के दौरान एक निश्चित ऊंचाई की आवश्यकता तक पहुंचता है।
