इसके फायदे किफायती और किफायती हैं: प्रत्येक उत्पाद परिवर्तन की लागत और समय की अब लगभग आवश्यकता नहीं रह गई है। उपकरण को संचालित करना आसान और उपयोग में सुरक्षित है। उपयोगकर्ता खिलौनों को असेंबल करने की तरह ही आवश्यक गति के अनुसार विभिन्न आवश्यकताओं को असेंबल कर सकते हैं। त्रि-आयामी लचीला मॉड्यूलर फिक्स्चर सार्वभौमिक मॉड्यूल से बना है जो मानकीकरण, क्रमबद्धता और मानकीकरण की तकनीकी आवश्यकताओं को पूरा करता है। सभी मॉड्यूल का कनेक्शन, निर्धारण और संपीड़न छेद के साथ स्थिति और लॉकिंग के लिए उपयुक्त है। मॉड्यूल और मॉड्यूल को वर्कपीस के वास्तविक आकार के अनुसार समायोजित किया जा सकता है। फिक्स्चर और फिक्स्चर सिस्टम के एक पूरे सेट के संयोजन से दो-आयामी और तीन-आयामी अंतरिक्ष के निर्माण का एहसास हो सकता है, जो सरल और सुविधाजनक है, बच्चों के लिए बिल्डिंग ब्लॉक्स के साथ खेलने के लिए उपयुक्त है।

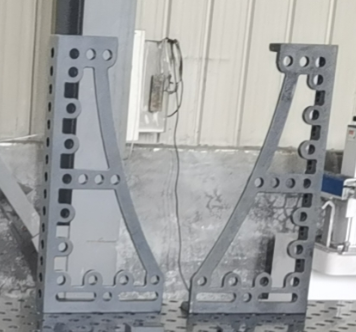

द 200 सपोर्ट एंगल आयरन संरचनात्मक स्टील कोण प्रोफ़ाइल की एक विशिष्ट श्रेणी को संदर्भित करता है, आमतौर पर कम से कम एक पैर का आयाम लगभग 200 मिमी (मिलीमीटर) होता है। एक मौलिक एल-आकार की स्टील प्रोफ़ाइल के रूप में, यह मुख्य रूप से कई निर्माण, औद्योगिक और निर्माण अनुप्रयोगों में एक मजबूत संरचनात्मक समर्थन तत्व के रूप में कार्य करता है। इसका महत्वपूर्ण आकार पर्याप्त भार संभालने की क्षमता को दर्शाता है, जो इसे मजबूत, कठोर कनेक्शन और ढांचे बनाने के लिए एक महत्वपूर्ण घटक बनाता है।
"200 सपोर्ट एंगल आयरन" को क्या परिभाषित करता है?
शब्द "200 सपोर्ट एंगल आयरन"कुछ प्रमुख विशेषताएं निर्दिष्ट करता है:
- आकार संकेत ("200"): यह संख्या आमतौर पर मिलीमीटर में एंगल आयरन के एक या दोनों पैरों की नाममात्र लंबाई को संदर्भित करती है। उदाहरण के लिए, इसका मतलब 200 मिमी x 100 मिमी, 200 मिमी x 150 मिमी, या 200 मिमी x 200 मिमी जैसे आयाम हो सकते हैं। मोटाई सहित सटीक आयाम, ऑर्डर देने या इंजीनियरिंग उद्देश्यों के लिए निर्दिष्ट किए जाने चाहिए।
- फ़ंक्शन ("समर्थन"): यह इसकी प्राथमिक भूमिका पर प्रकाश डालता है - संरचनात्मक सुदृढीकरण प्रदान करना, मजबूती प्रदान करना, भार उठाना, या अन्य संरचनात्मक सदस्यों के बीच कनेक्शन बिंदु के रूप में कार्य करना।
- फॉर्म ("एंगल आयरन"): यह एल-आकार के क्रॉस-सेक्शन को दर्शाता है, जो संरचनात्मक इस्पात निर्माण में एक मानक प्रोफ़ाइल है, जो अपनी अच्छी ताकत-से-वजन अनुपात और कनेक्शन में आसानी के लिए जाना जाता है। यह एक बहुमुखी है संरचनात्मक इस्पात कोण.
मुख्य गुण और विशिष्टताएँ
साथ काम करते समय विशिष्टताओं को समझना महत्वपूर्ण है 200 सपोर्ट एंगल आयरन:
आयाम और सहनशीलता
जबकि "200" एक प्रमुख आयाम की ओर इशारा करता है, पूर्ण विनिर्देश में पैर की लंबाई और सामग्री की मोटाई (उदाहरण के लिए, 200 x 100 x 10 मिमी) दोनों शामिल हैं। मोटाई ताकत और वजन पर महत्वपूर्ण प्रभाव डालती है। मानक लंबाई अलग-अलग होती है, लेकिन उन्हें अक्सर 6 या 12-मीटर लंबाई में आपूर्ति की जाती है, जिन्हें बाद में आकार में काटा जाता है। आयामी सहनशीलता ASTM A6/A6M या प्रासंगिक EN मानकों जैसे मानकों द्वारा नियंत्रित होती है।
सामग्री ग्रेड
इस प्रकार का एंगल आयरन आमतौर पर सामान्य संरचनात्मक स्टील ग्रेड से निर्मित होता है, जैसे:
- एएसटीएम ए36: अमेरिका में व्यापक रूप से इस्तेमाल किया जाने वाला कार्बन स्ट्रक्चरल स्टील।
- S235JR/S275JR/S355JR (EN 10025): सामान्य यूरोपीय संरचनात्मक स्टील ग्रेड अलग-अलग उपज क्षमता प्रदान करते हैं (S355 S275 से अधिक मजबूत है, जो S235 से अधिक मजबूत है)।
ग्रेड स्टील की उपज शक्ति, तन्य शक्ति और वेल्डेबिलिटी को निर्धारित करता है, जिससे इसकी भार वहन क्षमता प्रभावित होती है।
फ़िनिश और कोटिंग्स
- मिल फ़िनिश (काला स्टील): मानक अनकोटेड फ़िनिश, जंग लगने की आशंका।
- जस्ती कोण लोहा: उत्कृष्ट संक्षारण संरक्षण के लिए जस्ता के साथ लेपित, बाहरी या आर्द्र वातावरण के लिए उपयुक्त। ए जस्ती कोण लोहा तत्वों के संपर्क में आने वाले समर्थनों के लिए फ़िनिश आम बात है।
- चित्रित या पाउडर-लेपित: संक्षारण संरक्षण और वांछित सौंदर्यशास्त्र प्रदान करता है।
भार वहन क्षमता
ए की क्षमता 200 सपोर्ट एंगल आयरन भार उठाना बहुत हद तक उसके सटीक आयामों (पैरों की लंबाई, मोटाई), सामग्री ग्रेड, असमर्थित लंबाई (स्पैन), इसे कैसे लोड किया जाता है (तनाव, संपीड़न, झुकना), और यह कैसे जुड़ा या ब्रेस किया गया है, पर निर्भर करता है। इसके महत्वपूर्ण आकार के कारण, इसे आम तौर पर एक माना जाता है हेवी-ड्यूटी कोणीय लोहा पर्याप्त भार सहने में सक्षम, लेकिन संरचनात्मक अनुप्रयोगों के लिए एक योग्य इंजीनियर द्वारा विशिष्ट गणना आवश्यक है।
हेवी-ड्यूटी समर्थन के लिए सामान्य अनुप्रयोग
की ताकत और आकार 200 सपोर्ट एंगल आयरन इसे अनेक उपयोगों के लिए उधार दें:
- निर्माण: खुले स्थानों पर स्टील लिंटल्स, फ्रेम घटक, दीवारों या छतों के लिए ब्रेसिंग, सपोर्ट पोस्ट, कनेक्शन क्लीट्स।
- औद्योगिक उपकरण: मशीन बेस और फ्रेम, हेवी-ड्यूटी रैकिंग सिस्टम, कन्वेयर सपोर्ट।
- बुनियादी ढांचा: वॉकवे, प्लेटफॉर्म, पुल (घटकों के रूप में), ट्रांसमिशन टावरों के लिए समर्थन।
- हेवी-ड्यूटी शेल्विंग: गोदामों या कार्यशालाओं के लिए मजबूत शेल्फिंग इकाइयाँ बनाना।
- कस्टम निर्माण परियोजनाएँ: किसी भी एप्लिकेशन को मजबूत, कठोर की आवश्यकता होती है धातु कोण समर्थन.
- फिक्सिंग फ्रेमवर्क: बड़ी, स्थिर समर्थन संरचनाओं का निर्माण। जब मशीनरी या सटीक सेटअप के लिए ढांचे के निर्माण में उपयोग किया जाता है, तो इसे अक्सर असेंबली या वेल्डिंग के दौरान सटीकता सुनिश्चित करने के लिए विशेष फिक्स्चर घटकों के साथ जोड़ा जाता है।
200 मिमी एंगल आयरन का उपयोग करने के लाभ
- उच्च शक्ति: विशेष रूप से S355JR जैसे ग्रेड में महत्वपूर्ण भार वहन क्षमता प्रदान करता है।
- बहुमुखी प्रतिभा: विभिन्न कनेक्शन प्रकारों के लिए आसानी से वेल्डेड, बोल्ट या ड्रिल किया जा सकता है।
- लागत प्रभावी: एक मानक संरचनात्मक आकार जो आम तौर पर कस्टम-निर्मित समर्थनों की तुलना में किफायती है।
- उपलब्धता: सामान्य आकार और ग्रेड आमतौर पर स्टील आपूर्तिकर्ताओं से आसानी से उपलब्ध होते हैं।
- संरचनात्मक कठोरता: एल-आकार दोनों अक्षों के साथ झुकने वाली ताकतों के लिए अच्छा प्रतिरोध प्रदान करता है।
सही 200 सपोर्ट एंगल आयरन का चयन करना
सुरक्षा और प्रदर्शन के लिए सही विनिर्देश चुनना महत्वपूर्ण है:
- लोड आवश्यकताओं का विश्लेषण करें: कोणीय लोहे द्वारा समर्थित भार का परिमाण और प्रकार निर्धारित करें। यह आवश्यक आकार, मोटाई और सामग्री ग्रेड निर्धारित करता है। संरचनात्मक उपयोग के लिए हमेशा इंजीनियरिंग गणना से परामर्श लें।
- पर्यावरणीय स्थितियों का आकलन करें: नमी, रसायन या मौसम के प्रभाव के आधार पर एक उपयुक्त फ़िनिश (मिल, गैल्वेनाइज्ड, पेंटेड) चुनें।
- कनेक्शन विधि निर्धारित करें: तय करें कि क्या कनेक्शन मुख्य रूप से बोल्ट (छेद की आवश्यकता) या वेल्डेड होंगे।
- स्पष्ट रूप से निर्दिष्ट करें: सुनिश्चित करें कि आप सटीक आयाम (उदाहरण के लिए, 200 x 150 x 12 मिमी), ग्रेड (उदाहरण के लिए, S355JR), फ़िनिश, और आवश्यक लंबाई का ऑर्डर दें।
- स्रोत प्रतिष्ठित: उन आपूर्तिकर्ताओं से सामग्री प्राप्त करें जो संरचनात्मक अखंडता सुनिश्चित करते हुए, ग्रेड और गुणों की पुष्टि करते हुए सामग्री परीक्षण प्रमाणपत्र (एमटीसी) प्रदान कर सकते हैं।
तालिका 1: उदाहरण सामान्य आकार और ग्रेड (चित्रात्मक) | उदाहरण आकार (मिमी) | सामान्य मोटाई सीमा (मिमी) | विशिष्ट ग्रेड | प्राथमिक उपयोग मामला उदाहरण |
| 200 x 100 | 10 – 16 | ए36, एस275जेआर, एस355जेआर | लिंटल्स, फ़्रेम सदस्य |
| 200 x 150 | 10 – 18 | ए36, एस275जेआर, एस355जेआर | भारी ब्रेसिंग, उपकरण फ़्रेम |
| 200 x 200 (समान कोण) | 16 – 24 | ए36, एस275जेआर, एस355जेआर | कॉलम (निर्मित), ट्रस कॉर्ड, भारी सपोर्ट |
*नोट: उपलब्धता क्षेत्र और आपूर्तिकर्ता के अनुसार भिन्न होती है। मोटाई श्रेणियाँ विशिष्ट उदाहरण हैं। हमेशा आपूर्तिकर्ता स्टॉक और इंजीनियरिंग आवश्यकताओं से सत्यापित करें।
हैंडलिंग और स्थापना संबंधी विचार
- वज़न: 200 सपोर्ट एंगल आयरन भारी है; उचित उठाने वाले उपकरण और सुरक्षा प्रक्रियाओं का उपयोग करें।
- काटना एवं ड्रिलिंग: अपघर्षक आरी, बैंड आरी, या प्लाज़्मा कटर जैसे उपयुक्त उपकरणों की आवश्यकता होती है। ड्रिलिंग छेद के लिए उपयुक्त ड्रिल बिट्स और स्नेहन का उपयोग करें।
- बन्धन: सुनिश्चित करें कि बोल्ट कनेक्शन के लिए सही बोल्ट ग्रेड, आकार और कसने वाले टॉर्क का उपयोग किया जाता है। वेल्डेड कनेक्शन के लिए योग्य वेल्डिंग प्रक्रियाओं और प्रमाणित वेल्डर का उपयोग करें।
- सुरक्षा: दस्ताने, आंखों की सुरक्षा और सुरक्षा जूते सहित उचित पीपीई पहनें।
निष्कर्ष
द 200 सपोर्ट एंगल आयरन यह एक महत्वपूर्ण संरचनात्मक घटक है जो मांग वाले अनुप्रयोगों के लिए महत्वपूर्ण ताकत और बहुमुखी प्रतिभा प्रदान करता है। इसका एल-आकार, बड़े आयामों और मजबूत स्टील निर्माण के साथ मिलकर, इसे निर्माण और औद्योगिक सेटिंग्स में विश्वसनीय समर्थन, फ्रेम और कनेक्शन बनाने के लिए आदर्श बनाता है। इसकी पूर्ण क्षमता का लाभ उठाने के लिए सही स्थापना प्रथाओं के साथ-साथ लोड, पर्यावरण और ग्रेड के आधार पर उचित चयन आवश्यक है। संरचनात्मक समर्थन ब्रैकेट और भरोसेमंद ढांचा तत्व।
