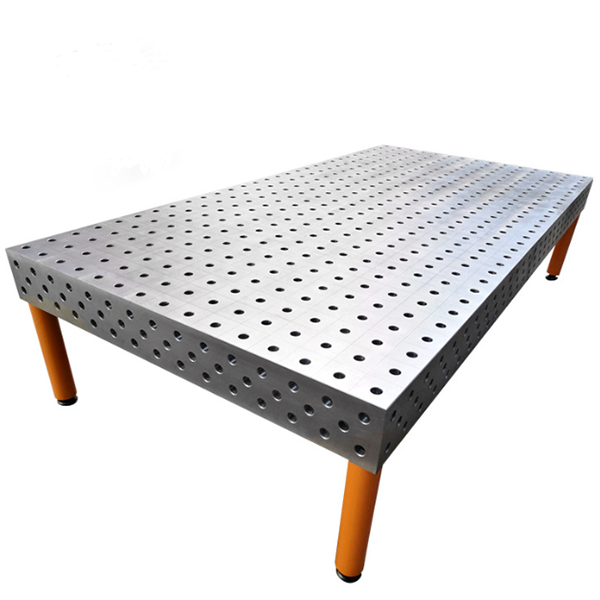

CA 2D 유연한 용접 플랫폼, 종종 모듈식 용접 테이블 또는 2D 용접 테이블는 정확하고 반복 가능한 용접 및 제작 작업을 위해 설계된 특수 작업 표면입니다. 정확한 격자 패턴의 구멍이 있는 평평한 상단 표면이 특징이므로 다양한 클램프, 고정 장치 및 위치 지정 도구를 빠르고 안전하게 부착할 수 있습니다. 이 시스템을 통해 용접공과 제작자는 설정 시간을 크게 줄이고 용접 품질을 향상하며 다양한 프로젝트를 높은 정밀도로 처리할 수 있습니다.
정확히 무엇입니까? 2D 유연한 용접 플랫폼?
기존의 평강 작업대와는 달리, 2D 유연한 용접 플랫폼 치수 정확성과 모듈성을 위해 설계되었습니다. 이를 정의하는 특징은 일관된 그리드(예: 50×50mm 또는 100×100mm)로 배열된 정밀하게 가공된 구멍(예: D16, D22 또는 D28mm 직경)의 시스템입니다. 이 그리드는 포괄적인 작업의 기초 역할을 합니다. 용접 클램핑 시스템. 구멍과 직접 연결되는 특수 볼트, 클램프, 정지 장치 및 앵글 브래킷을 사용하여 구성 요소를 정확하게 배치하고 제자리에 단단히 고정하여 각 특정 작업에 맞는 맞춤형 지그를 만들 수 있습니다.
주요 기능 및 사양
고품질 2D 유연한 용접 플랫폼 일반적으로 다음과 같은 몇 가지 중요한 기능을 자랑합니다.
- 탁월한 평탄도: 정밀한 연삭 표면은 정확한 조립에 중요한 높은 평탄도 공차(종종 미터당 +/- 0.1mm 이내)를 보장합니다.
- 정밀한 홀 시스템: 직경과 위치에 대한 엄격한 공차를 갖춘 CNC 가공 구멍은 일관되고 안정적인 클램핑을 보장합니다. 일반적인 시스템은 D16(16mm 구멍, 종종 50mm 그리드) 및 D28(28mm 구멍, 종종 100mm 그리드)입니다.
- 내구성이 뛰어난 소재: 일반적으로 강성과 내마모성을 위해 고강도 저합금 구조용 강철(예: S355JR)로 제작됩니다.
- 표면 처리(선택 사항이지만 권장됨): 플라즈마 질화와 같은 처리는 표면 경도를 크게 높이고 용접 스패터 접착을 방지하며 내식성을 향상시킵니다.
- 부하 용량: 견고한 구조로 무거운 작업물과 고정물을 지탱합니다. 정격 하중은 테이블 크기와 디자인에 따라 다릅니다.
- 모듈성: 그리드 시스템은 표준을 사용하여 끝없는 구성을 허용합니다. 용접 테이블 액세서리.

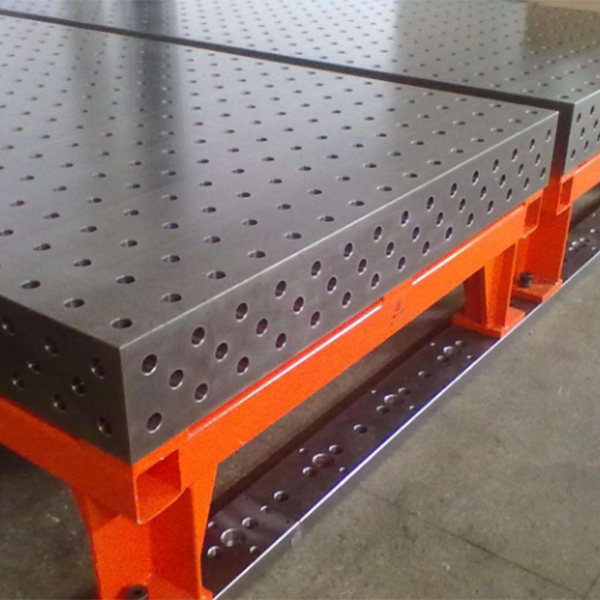

2D 용접 유연 작업대는 3D 유연 결합 고정 장치 시스템의 기본 플랫폼입니다. D28과 D16의 두 가지 시리즈로 나뉩니다.
D28 시리즈 플랫폼의 구멍 간격은 100mm이며, 평면에는 100×100 격자선이 새겨져 있습니다.
D16 시리즈 플랫폼은 작업물의 육안 검사를 용이하게 하기 위해 50mm의 구멍 간격과 평평한 표면에 새겨진 50×50 격자선을 가지고 있습니다.

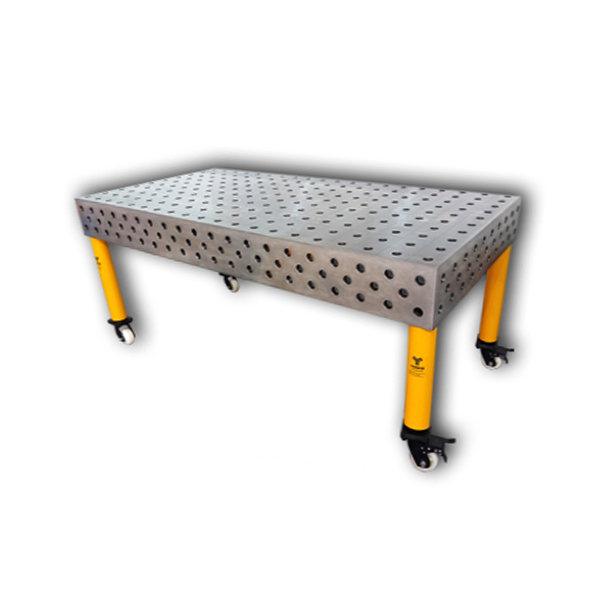

에 따르면 플랫폼의 직각 측면에 밀리미터 눈금을 새길 수 있습니다. 테이블 상판은 그리드 구멍 형태를 채택합니다. 플랫폼 크기는 실제 필요에 따라 맞춤 설정할 수도 있습니다. 2차원 용접 유연한 작업 크기: 1000×1000 2000×1000 2400×1200 200×1200 1500×1500 3000×1500 구멍 크기: Φ8 시리즈 플랫폼: 구멍 공차는 D10 수준이고 플랫폼과 일치하는 잠금 핀은 H7 수준입니다. 인접한 두 구멍 사이의 거리는 10±0.05mm입니다. Φ16 시리즈 플랫폼: 구멍 공차는 D10 수준이고 플랫폼과 일치하는 잠금 핀은 H7 수준입니다. 인접한 두 구멍 사이의 거리는 50±0.05mm입니다. 작업대 기둥에는 세 가지 유형이 있습니다. 높이(3가지 유형) 지지력은 2t, 고정 프레임 유형) 지지력은 5t, 이동식(리프트 유형 지지력은 3t), (브레이크 지지력이 있는 스핀들 유형은 1t)입니다.
2D 시스템 사용의 장점
투자 2D 유연한 용접 플랫폼 제작 작업 흐름에 수많은 이점을 제공합니다.
- 비교할 수 없는 정확성과 반복성: 정밀한 그리드와 전용 툴링을 통해 정확한 위치 지정이 가능하므로 여러 개의 동일한 부품에 걸쳐 일관된 품질이 보장됩니다. 본질적으로 재구성 가능한 기능을 수행합니다. 용접 설비 테이블.
- 단축된 설치 시간: 전용 지그를 처음부터 제작하는 것에 비해 복잡한 고정 장치를 빠르게 조립할 수 있습니다. 이는 생산성을 크게 향상시킵니다.
- 증가된 다양성: 작고 복잡한 어셈블리부터 대형 프레임까지 다양한 작업에 맞게 설정을 쉽게 조정할 수 있습니다.
- 향상된 용접 품질: 안정적이고 정확한 위치 지정으로 왜곡이 최소화되고 적절한 조인트 핏업이 보장됩니다.
- 비용 효율성: 초기 투자 비용은 기본 테이블보다 높지만 지그 제작 시간 절약, 불량품 감소, 처리량 증가로 강력한 투자 수익을 얻을 수 있습니다.
- 인체공학 및 안전: 안전한 클램핑으로 인해 수동으로 고정할 필요성이 줄어들고 안정적인 작업 환경을 제공합니다.
일반적인 응용
2D 유연한 용접 플랫폼 다양한 산업 및 응용 분야에서 없어서는 안 될 요소입니다.
- 판금 제조
- 프레임 빌딩(예: 기계, 자동차 섀시 부품)
- 로봇 용접 설정
- 파이프 및 튜브 피팅
- 조립 설비
- 프로토타입 제작 및 R&D
- 일반 금속 가공 및 작업장
옳은 일을 선택하다 2D 유연한 용접 플랫폼
이상적인 테이블 선택은 특정 요구 사항에 따라 다릅니다.
크기와 작업 공간
일반적으로 작업하는 부품의 치수를 고려하십시오. 테이블은 소형 벤치탑 모델부터 대형 플로어 스탠딩 플랫폼까지 다양합니다. 접근 및 이동을 위해 테이블 주위에 충분한 공간을 확보하십시오.
부하 용량
공작물과 고정 장치의 최대 무게를 추정하십시오. 예상되는 가장 무거운 하중을 안전하게 처리할 수 있는 등급의 테이블을 선택하세요.
홀 시스템(직경 및 그리드 간격)
D16 시스템은 일반적으로 가벼운 작업에 적합한 반면, D28 시스템은 더 큰 조임력을 제공하고 고강도 작업에 더 적합합니다. 그리드 간격(예: 50mm 대 100mm)은 클램핑 지점의 밀도에 영향을 미칩니다.
표 1: 일반적인 2D 용접 테이블 홀 시스템 비교 | 시스템 | 구멍 직경 | 일반적인 그리드 간격 | 일반적인 응용 | 클램핑력 |
| D16 | 16mm | 50mm | 경부하~중부하, 판금, 소형 프레임 | 보통 |
| D22 | 22mm | 50mm 또는 100mm | 중간 의무 | 중간에서 높음 |
| D28 | 28mm | 100mm | 고강도, 대형 구조물, 후판 | 높음 |
소재 및 표면 처리
기본이면서 강철 용접 테이블 플라즈마 질화와 같은 질화 표면에 투자하면 경도, 내마모성 및 용접 스패터 청소 용이성 측면에서 장기적으로 상당한 이점을 얻을 수 있습니다. 표준 재료는 종종 견고한 S355JR 강철 또는 이와 동등한 것입니다.
예산 및 액세서리
필수 비용 요소 용접 테이블 액세서리 (클램프, 볼트, 스톱, 사각형)은 테이블의 유연성을 활용하는 데 중요합니다. 고품질 테이블은 상당한 투자를 의미하므로 예산에 맞춰 기능의 균형을 맞추세요. 평탄도와 재료 품질을 보장하는 평판이 좋은 공급업체로부터 소싱하여 진정한 결과를 얻는 것이 중요합니다. 정밀 용접 테이블.

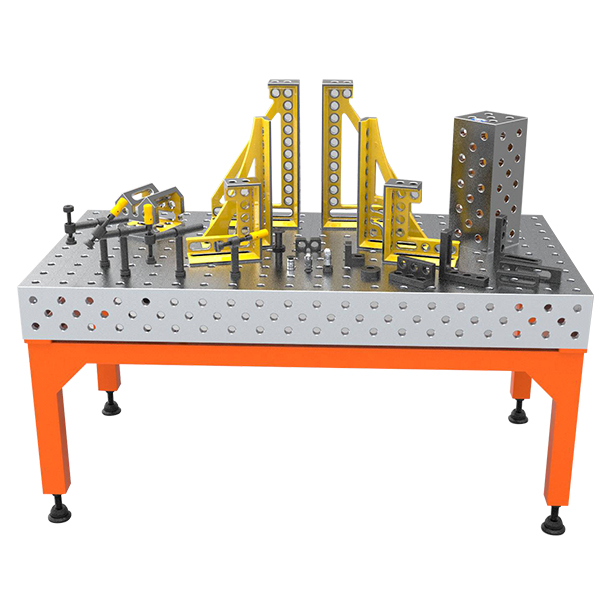

유연성 극대화를 위한 필수 액세서리
A의 진정한 힘 2D 유연한 용접 플랫폼 액세서리 생태계에 의해 잠금이 해제됩니다. 일반적인 예는 다음과 같습니다.

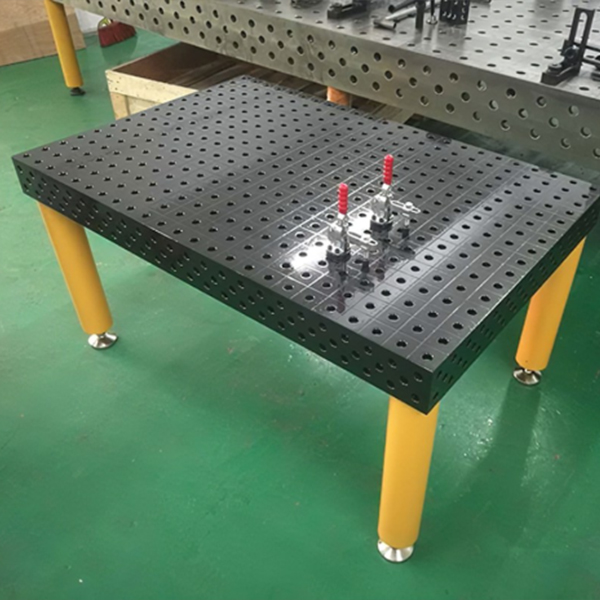

- 클램프: 홀 시스템에 맞게 설계된 다양한 유형(스크류 클램프, 토글 클램프, 마그네틱 클램프).
- 볼트: 구멍에 맞는 크기의 볼트를 찾아 고정합니다.
- 정지 및 차단: 구성 요소를 정확하게 배치하는 데 사용됩니다(사각형, 원형 스톱, 앵글 블록).
- 각도 브래킷: 정확한 각도(예: 90도)를 설정합니다.
- 라이저 블록: 공작물이나 고정 장치를 높이기 위해.
용접 플랫폼 유지 관리
수명을 보장하고 정확성을 유지하려면:
- 정기적으로 표면을 청소하여 용접 스패터와 잔해물을 제거하십시오. 스패터 방지 스프레이가 도움이 될 수 있습니다.
- 장기간 사용하지 않을 때에는 가벼운 오일 코팅으로 처리되지 않은 표면을 녹으로부터 보호하십시오. 질화 표면은 본질적으로 녹 방지 기능을 제공합니다.
- 강한 충격을 가하거나 무거운 물체를 정밀한 표면에 직접 떨어뜨리지 마십시오.
- 극도의 정밀도가 필요한 경우 주기적으로 평탄도를 확인하십시오.
간략한 비교: 2D 및 3D 용접 테이블
이 기사에서는 다음 사항에 중점을 두고 있습니다. 2D 유연한 용접 플랫폼, 3D 테이블의 존재에 주목할 가치가 있습니다. 3D 테이블은 수직 클램핑 표면(구멍이 있는 측면 플레이트)을 추가하여 복잡한 3차원 고정 장치에 더 큰 유연성을 제공하지만 일반적으로 비용과 복잡성이 더 높습니다. 많은 응용 분야에서 2D 시스템은 유연성, 정밀도 및 비용 효율성의 탁월한 균형을 제공합니다.
결론
A 2D 유연한 용접 플랫폼 현대 금속 제조를 위한 혁신적인 도구입니다. 정밀하고 모듈식이며 적응력이 뛰어난 작업 표면을 제공함으로써 작업장에서 정확성을 높이고 설정 시간을 훨씬 단축하며 프로젝트 전반에 걸쳐 일관성을 향상시킬 수 있습니다. 복잡한 조립품을 제작하든 견고한 프레임을 제작하든 관계없이 품질에 투자하세요. 모듈식 용접 테이블 그리고 그것과 관련된 용접 클램핑 시스템 이는 용접 작업의 생산성과 품질을 향상시키기 위한 전략적 움직임입니다.
