1. कार्य सतह: प्लेटफ़ॉर्म में एक अच्छी तरह से डिज़ाइन की गई कार्य सतह है, प्रत्येक में सटीक-मशीनीकृत छेद (D28 श्रृंखला: 100 × 100 मिमी या D16 श्रृंखला: 50 मिमी × 50 मिमी) और ग्रिड चिह्न हैं। ये कार्य सतहें उपयोग के दौरान उच्च परिशुद्धता सुनिश्चित करने के लिए सख्त समतल और ऊर्ध्वाधर सहनशीलता बनाए रखती हैं। टेबल का आकार आवश्यकतानुसार 1000 मिमी × 1000 मिमी 4000 मिमी × 2000 मिमी तक अनुकूलित किया जा सकता है, और मॉड्यूल के निर्बाध कनेक्शन को प्राप्त करने के लिए रेल स्थापित की जा सकती है।
2. मॉड्यूल: मानक मॉड्यूल में विभिन्न क्लैंपिंग विकल्प शामिल होते हैं, जैसे कि क्लैंपिंग समकोण ब्लॉक, एल-आकार के ब्लॉक, यू-आकार के ब्लॉक, यूनिवर्सल स्टॉप ब्लॉक और समायोज्य कोण डाई (0 ~ 22 डिग्री)। ये मॉड्यूल 50 मिमी या 25 मिमी के छेद वाले मानक छेद से सुसज्जित हैं, जो वर्कपीस की लचीली स्थिति और सुरक्षित क्लैंपिंग की सुविधा प्रदान करते हैं।
3. कनेक्टर पिन: प्लेटफ़ॉर्म होल सिस्टम के क्लैंपिंग तंत्र को साकार करने के लिए कनेक्टर पिन आवश्यक हैं। प्रत्येक कनेक्टर पिन में एक स्टील की गेंद होती है जो अधिकतम 5 टन के बल के साथ स्थिति को मजबूती से लॉक कर सकती है (कतरनी बल 25 टन तक पहुंच सकता है)। विभिन्न क्लैंपिंग आवश्यकताओं को प्रभावी ढंग से पूरा करने के लिए ये पिन विभिन्न आकार और लंबाई में उपलब्ध हैं।
4. क्लैंप: क्लैंप तीन कॉन्फ़िगरेशन में उपलब्ध हैं: फ्लैट, लंबवत और 45°, लचीली क्लैंपिंग दिशाएं और संचालन (बोल्ट, हैंडल स्क्रू, मैनुअल, वायवीय या हाइड्रोलिक) प्रदान करते हैं। विशेष रूप से, मुआवजा पेंच क्लैंप क्लैंपिंग के दौरान पार्श्व बलों को ऑफसेट करने के लिए लोचदार विस्तार प्रदान करते हैं, जिससे न्यूनतम विरूपण और सटीक संरेखण सुनिश्चित होता है। वर्कपीस की आवश्यकताओं को पूरा करने के लिए क्लैंप हेड कार्बन स्टील, स्टेनलेस स्टील या नायलॉन से बने होते हैं। उन्नत 3डी लचीले वेल्डिंग टूल प्लेटफॉर्म का उपयोग करके अपने उत्पाद निर्माण प्रक्रिया को बदलें। प्लेटफ़ॉर्म को सावधानीपूर्वक परिशुद्धता और दक्षता के साथ डिज़ाइन किया गया है, जो पारंपरिक कार्यक्षेत्रों की अक्षमता को समाप्त करता है, जिससे आपकी टीम को उच्च वेल्डिंग गुणवत्ता और कम तैयारी का समय प्राप्त करने में सक्षम बनाया जाता है। चाहे आप जटिल असेंबलियों या अन्य भागों के साथ काम कर रहे हों, हमारे मॉड्यूलर डिज़ाइन और उच्च-परिशुद्धता सुविधाएँ अद्वितीय प्रदर्शन और विश्वसनीयता सुनिश्चित करती हैं। आज ही नवाचार में निवेश करें और हमारे अनुकूलित समाधानों के माध्यम से अपनी उत्पादन क्षमताओं को बढ़ाएं।

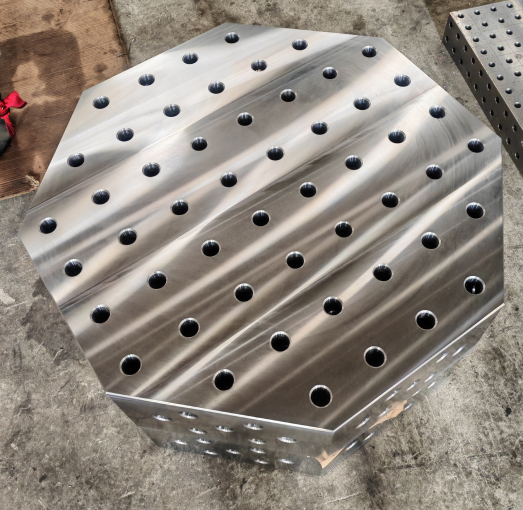

द त्रि-आयामी लचीला अष्टकोणीय मंच उच्च परिशुद्धता वेल्डिंग, असेंबली और माप कार्यों के लिए डिज़ाइन किए गए मॉड्यूलर टूलींग सिस्टम में एक परिष्कृत विकास का प्रतिनिधित्व करता है। यह विशिष्ट 3डी वेल्डिंग टेबल यह अपने अनूठे आठ-तरफा आकार और इसकी ऊपरी सतह और ऊर्ध्वाधर साइड प्लेटों पर सटीक छेद के व्यापक ग्रिड के साथ खुद को अलग करता है, जो तीनों आयामों में बहुमुखी क्लैंपिंग और फिक्स्चर को सक्षम बनाता है। यह जटिल निर्माण चुनौतियों के लिए असाधारण रूप से अनुकूलनीय और सुलभ आधार प्रदान करता है।
को समझना त्रि-आयामी लचीला अष्टकोणीय प्लेटफार्म
यह प्लेटफ़ॉर्म महज़ एक कार्यक्षेत्र से कहीं अधिक है; यह एक इंजीनियर है लचीली वेल्डिंग स्थिरता प्रणाली. प्रमुख घटकों में शामिल हैं:
- अष्टकोणीय शीर्ष प्लेट: एक अत्यधिक सपाट, कठोर सतह जो आमतौर पर S355JR स्टील जैसी सामग्रियों से बनाई जाती है, कठोरता और छींटे प्रतिरोध के लिए अक्सर प्लाज्मा नाइट्राइड किया जाता है। सिस्टम छिद्रों (जैसे, D16, D22, या D28mm) का एक सटीक ग्रिड पेश करता है।
- लंबवत साइड प्लेट्स: परिधि के चारों ओर एकीकृत, इन प्लेटों में सिस्टम होल ग्रिड की सुविधा भी है, जो वास्तविक 3डी क्लैम्पिंग और पोजिशनिंग को सक्षम बनाता है।
- सिस्टम छेद: सटीक रूप से मशीनीकृत छेद (उदाहरण के लिए, 50 मिमी या 100 मिमी ग्रिड पर) जो मानक क्लैंपिंग तत्वों, बोल्ट और सहायक उपकरण की एक विस्तृत श्रृंखला को स्वीकार करते हैं।
- मॉड्यूलर डिज़ाइन: मानकीकृत घटकों का उपयोग करके जटिल फिक्स्चर के त्वरित सेटअप और विखंडन की अनुमति देता है।
अष्टकोणीय आकार एक परिभाषित विशेषता है, जो पारंपरिक आयताकार की तुलना में विशिष्ट लाभ प्रदान करता है 3डी वेल्डिंग टेबल कुछ परिदृश्यों में.
अष्टकोणीय आकार के अनूठे फायदे
अष्टकोणीय मंच क्यों चुनें?
- उन्नत पहुंच: कोणीय पक्ष कई दिशाओं से वर्कपीस तक बेहतर एर्गोनोमिक पहुंच प्रदान करते हैं, विशेष रूप से जटिल असेंबली या रोबोटिक वेल्डिंग के लिए फायदेमंद।
- मल्टी-स्टेशन क्षमता: यह आकार स्वाभाविक रूप से टेबल के चारों ओर एक साथ काम करने वाले कई छोटे सेटअपों या ऑपरेटरों को समायोजित कर सकता है, जो फर्श की जगह को अनुकूलित करता है।
- घूर्णी कार्यों के लिए अनुकूलित: घूमने वाले घटकों वाले या किसी केंद्रीय बिंदु के आसपास पहुंच की आवश्यकता वाले फिक्स्चर के लिए आदर्श।
- रोबोटिक एकीकरण: गैर-आयताकार ज्यामिति कभी-कभी रोबोट पथ नियोजन और स्वचालित कोशिकाओं तक पहुंच को सरल बना सकती है, जिससे यह एक संभावित विकल्प बन जाता है। रोबोटिक वेल्डिंग टेबल आधार.
मुख्य विशेषताएं और तकनीकी विशिष्टताएँ
उच्च प्रदर्शन त्रि-आयामी लचीले अष्टकोणीय प्लेटफार्म आम तौर पर प्रस्ताव:
- उच्च समतलता और सटीकता: सटीक विनिर्माण शीर्ष सतह और छेद की स्थिति के लिए कड़ी सहनशीलता सुनिश्चित करता है, जो सटीक कार्य के लिए महत्वपूर्ण है।
- मजबूत निर्माण: भारी वर्कपीस और क्लैम्पिंग बलों से महत्वपूर्ण भार को संभालने के लिए बनाया गया। अक्सर प्रबलित रिब संरचनाओं का उपयोग करता है।
- सामग्री स्थायित्व: उच्च शक्ति वाले स्टील निर्माण, अत्यधिक कठोरता (अक्सर> 750 विकर्स), पहनने के प्रतिरोध और एंटी-स्पैटर गुणों के लिए प्लाज्मा नाइट्राइडिंग जैसे सतह उपचार के साथ अक्सर बढ़ाया जाता है।
- बहुमुखी 3डी क्लैम्पिंग सिस्टम: शीर्ष और किनारों पर छेद संगत सहायक उपकरण का उपयोग करके घटकों को लंबवत, क्षैतिज और सटीक कोणों पर सुरक्षित करने की अनुमति देते हैं।
- अनुकूलता: मानक D16, D22, या D28 मॉड्यूलर फिक्स्चरिंग एक्सेसरीज़ के साथ निर्बाध रूप से काम करने के लिए डिज़ाइन किया गया।
उन्नत निर्माण के लिए लाभ
इस प्लेटफ़ॉर्म का उपयोग महत्वपूर्ण परिचालन लाभ प्रदान करता है:
- असाधारण परिशुद्धता: जटिल 3डी असेंबलियों के लिए अत्यधिक सटीक फिक्स्चर के निर्माण को सक्षम बनाता है।
- कठोर सेटअप समय में कमी: पारंपरिक वेल्डेड फिक्स्चर की तुलना में मॉड्यूलर घटक तेजी से जिग निर्माण की अनुमति देते हैं।
- बढ़ी हुई थ्रूपुट: तेज़ सेटअप और दोहराने योग्य सटीकता उच्च उत्पादकता की ओर ले जाती है।
- अधिकतम लचीलापन: प्रोटोटाइप से लेकर प्रोडक्शन रन तक, विभिन्न परियोजनाओं के लिए तालिका को आसानी से पुन: कॉन्फ़िगर करें।
- बेहतर गुणवत्ता नियंत्रण: लगातार और सटीक क्लैम्पिंग भाग के विरूपण को कम करती है और विशिष्टताओं का पालन सुनिश्चित करती है।
प्राथमिक अनुप्रयोग क्षेत्र
की अनूठी विशेषताएँ त्रि-आयामी लचीला अष्टकोणीय मंच इसे मांग वाले अनुप्रयोगों के लिए उपयुक्त बनाएं जैसे:
- रोबोटिक वेल्डिंग सेल
- कॉम्प्लेक्स फ़्रेम और चेसिस असेंबली (ऑटोमोटिव, एयरोस्पेस)
- पाइप और ट्यूब फैब्रिकेशन के लिए मल्टी-एंगल एक्सेस की आवश्यकता होती है
- बड़े या अजीब आकार के घटकों का संयोजन
- माप और निरीक्षण के लिए उच्च परिशुद्धता फिक्स्चर
- अनुसंधान एवं विकास प्रोटोटाइपिंग
तालिका 1: वैचारिक तुलना: अष्टकोणीय 3डी बनाम आयताकार 3डी प्लेटफार्म | विशेषता | अष्टकोणीय 3डी प्लेटफार्म | आयताकार 3डी प्लेटफार्म |
| अभिगम्यता | आम तौर पर कोणीय पक्षों के कारण बढ़ाया जाता है, कोनों के आसपास बेहतर पहुंच होती है। | अच्छा है, लेकिन अष्टकोणीय की तुलना में कोने कभी-कभी पहुंच को सीमित कर सकते हैं। |
| मल्टी-स्टेशन उपयोग | आकार स्वाभाविक रूप से परिधि के चारों ओर कई समवर्ती कार्यस्थानों को उधार देता है। | संभव है, लेकिन कई अलग-अलग क्षेत्रों के लिए संभावित रूप से कम स्थान-कुशल। |
| रोबोटिक एकीकरण | विशिष्ट सेल लेआउट में रोबोट पहुंच और पथ नियोजन के लिए लाभ प्रदान कर सकता है। | मानक और व्यापक रूप से उपयोग किया जाने वाला, आसानी से एकीकृत लेकिन कोने तक पहुंच के लिए अधिक जटिल रोबोट प्रोग्रामिंग की आवश्यकता हो सकती है। |
| अधिकतम रैखिक फिक्स्चर | एक लंबी आयताकार तालिका की तुलना में अत्यधिक लंबे, रैखिक सेटअप के लिए कम सरल। | लंबी, सीधी फ्रेम असेंबलियों के लिए आदर्श। |
| पदचिह्न दक्षता | कुछ लेआउट में अधिक कुशल हो सकता है, खासकर जब केंद्रीय पहुंच कुंजी हो। | आम तौर पर कुशल, दीवारों के साथ या रैखिक प्रवाह में अच्छी तरह से फिट बैठता है। |
सही मंच का चयन
चुनते समय इन बिंदुओं पर विचार करें त्रि-आयामी लचीला अष्टकोणीय मंच:
- आवेदन आवश्यकताएँ: क्या अष्टकोणीय आकार आपके विशिष्ट कार्यों (जैसे, एक्सेस, रोबोटिक सेल) के लिए ठोस लाभ प्रदान करता है?
- आकार और भार: सुनिश्चित करें कि प्लेटफ़ॉर्म व्यास और भार क्षमता आपकी वर्कपीस आवश्यकताओं को पूरा करती है।
- छेद प्रणाली: अपने काम के लिए आवश्यक पैमाने और क्लैंपिंग बल के आधार पर उपयुक्त सिस्टम (D16/D22/D28) चुनें।
- सामग्री और सतह: उच्च गुणवत्ता वाले स्टील को प्राथमिकता दें और अधिकतम स्थायित्व और उपयोग में आसानी के लिए नाइट्राइड सतह पर विचार करें।
- सहायक पारिस्थितिकी तंत्र: मानक 3डी क्लैम्पिंग एक्सेसरीज़ की एक विस्तृत श्रृंखला के साथ संगतता सत्यापित करें।
- आपूर्तिकर्ता प्रतिष्ठा: सटीक इंजीनियरिंग और गुणवत्ता नियंत्रण के लिए जाने जाने वाले निर्माताओं से स्रोत, यह सुनिश्चित करता है कि आपको सही प्राप्त हो परिशुद्धता स्थिरता आधार. शीआन वानवेई इंस्ट्रूमेंट मैन्युफैक्चरिंग कंपनी लिमिटेड जैसे विश्वसनीय आपूर्तिकर्ता अक्सर सूचित निर्णयों के लिए आवश्यक विस्तृत विनिर्देश प्रदान करते हैं।
निष्कर्ष: जटिल समस्याओं के लिए एक विशिष्ट समाधान
द त्रि-आयामी लचीला अष्टकोणीय मंच के दायरे में एक विशिष्ट लेकिन शक्तिशाली उपकरण है मॉड्यूलर वेल्डिंग टेबल और स्थिरता प्रणाली। इसका अनोखा आकार, 3डी होल ग्रिड सिस्टम के अंतर्निहित लचीलेपन और सटीकता के साथ मिलकर, विशिष्ट स्वचालित या जटिल मैनुअल वर्कफ़्लो के भीतर पहुंच, मल्टी-स्टेशन क्षमता और एकीकरण में महत्वपूर्ण लाभ प्रदान करता है। हालांकि यह सार्वभौमिक रूप से आवश्यक नहीं है, असाधारण 3डी फिक्स्चरिंग बहुमुखी प्रतिभा और अनुकूलित पहुंच की मांग करने वाले अनुप्रयोगों के लिए, अष्टकोणीय प्लेटफॉर्म एक परिष्कृत और कुशल समाधान प्रदान करता है।
