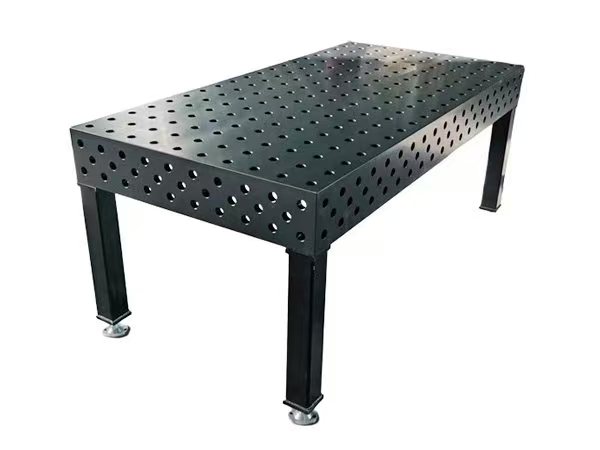

एक का "लचीलापन"लचीली वेल्डिंग टेबलसीधे अपने मॉड्यूलर डिजाइन से उपजा है। पारंपरिक ठोस-टॉप टेबल के विपरीत, इन वर्कबेंचों में पूरी सतह पर सटीक रूप से स्थित छेद (जैसे, ø16 मिमी या ø28 मिमी) या टी-स्लॉट्स का एक व्यवस्थित पैटर्न है। यह ग्रिड सामान के विशाल पारिस्थितिकी तंत्र के लिए एक सार्वभौमिक इंटरफ़ेस के रूप में कार्य करता है:
यह प्रणाली उपयोगकर्ताओं को लगभग किसी भी आकार या असेंबली के आकार के लिए कस्टम जिग्स और फिक्स्चर बनाने की अनुमति देती है, जो तालिका के फ़ंक्शन को हाथ में विशिष्ट कार्य के लिए अनुकूलित करती है। यह अनुकूलनशीलता एक के रूप में इसके मूल्य का मूल हैमॉड्यूलर वेल्डिंग टेबल.
लचीली वेल्डिंग टेबल को तीन-आयामी लचीली वेल्डिंग वर्कबेंच भी कहा जाता है, तीन-आयामी वेल्डिंग टेबल, तीन-आयामी वेल्डिंग फ्लैट प्लेट, तीन-आयामी लचीली वेल्डिंग फ्लैट प्लेट, तीन-आयामी लचीली वेल्डिंग टेबल के साथ। लाइनें। (छेद में कोई ढलान और टी-स्लॉट नहीं है)। 3 डी थ्री-डायमेंशनल लचीले फ्लैट पैनल पर, किसी भी वर्कपीस को पोजिशनिंग क्लैम्पिंग पिन (पीसी पिन/लॉकिंग पिन) का उपयोग करके विभिन्न तरीकों से तैनात किया जा सकता है। वर्कपीस। यह लाभ विशेष रूप से बड़े वर्कपीस के आवेदन में निहित है।
असेंबली या वेल्डिंग प्रक्रिया के दौरान, लचीली वेल्डिंग टूलिंग टेबल पोजिशनिंग ब्लॉक, कनेक्टिंग ब्लॉक, क्लैम्प्स, और सपोर्ट ब्लॉक का उपयोग करता है, जो वर्कपीस को स्थिति में रखता है, और वर्कपीस को प्रत्येक स्थिति बिंदु या स्थिति की सतह पर मजबूती से तय किया जाता है। वर्कपीस की संभावना बहुत कम हो सकती है।
लचीली वेल्डिंग वर्कबेंच की वेल्डिंग प्रक्रिया के दौरान, 3 डी वर्कबेंच की सतह पर वेल्डिंग स्पैटर से बचने के लिए केवल कम लागत वाली एंटी-स्पैटर द्रव की आवश्यकता होती है। प्रायोगिक प्लेटफार्मों को वृद्ध और संसाधित किया गया है। मॉड्यूलर डिजाइन की अंतर्विरोध को पूरा कर सकते हैं। प्रत्येक मॉड्यूल उच्च सटीकता और क्लैंपिंग की पुनरावृत्ति को सक्षम करता है।
सबसे पहले, यह पूर्व-निर्मित मानकीकृत, व्यवस्थित और सार्वभौमिक मॉड्यूल का एक सेट है। सभी मॉड्यूल जुड़े हुए हैं, फिक्स्ड और होल पोजिशनिंग और लॉकिंग पिन द्वारा दबाए जाते हैं। मॉड्यूल को वर्कपीस के आकार के अनुसार बदला जा सकता है। समायोजन के पूरे सेट को तीन-आयामी अंतरिक्ष में जोड़ा जा सकता है। वेल्डिंग टूलिंग प्लेटफॉर्म और लचीले वेल्डिंग टूलिंग प्लेटफ़ॉर्म फिक्स्चर। टूलिंग के सेट को दो श्रेणियों में विभाजित किया गया है: एक 28 श्रृंखला है, अर्थात्, एपर्चर ￠ 28 है, और सतह को 100*100 ग्रिड लाइनों के साथ वितरित किया जाता है; दूसरी 16 श्रृंखला है, अर्थात, एपर्चर ￠ 16, और सतह को 50*50 ग्रिड लाइन्स के साथ वितरित किया जाता है।
लचीले वेल्डिंग कार्यक्षेत्र उत्पादों की विशेषताएं:
किफायती, जटिल और महंगे पारंपरिक जुड़नार अतीत की बात हैं। आप बड़ी मात्रा में फिक्स्चर को स्टॉक करने की उच्च लागत से बच सकते हैं क्योंकि 3 डी सिस्टम को विभिन्न कार्यस्थलों के अनुरूप संशोधित करने की आवश्यकता नहीं है। एक साफ -सुथरा डिवाइस को संचालित करना आसान है।
A लचीली वेल्डिंग टेबल, अक्सर एक मॉड्यूलर या स्थिरता तालिका का पर्यायवाची, वेल्डिंग और निर्माण में अनुकूलनशीलता और सटीकता के लिए इंजीनियर एक विशेष कार्य सतह का प्रतिनिधित्व करता है। छेद या स्लॉट्स के एक सावधानीपूर्वक तैयार किए गए ग्रिड द्वारा विशेषता, यह प्रणाली वेल्डर को विभिन्न प्रकार के क्लैंपिंग टूल और पोजिशनिंग तत्वों का उपयोग करके वर्कपीस को जल्दी से कॉन्फ़िगर करने और सुरक्षित करने की अनुमति देती है। यह निहित लचीलापन सेटअप समय को काफी कम कर देता है, सटीकता को बढ़ाता है, और एक एकल, स्थिर मंच पर परियोजनाओं की एक विस्तृत श्रृंखला का समर्थन करता है, जिससे यह आधुनिक धातु की दुकानों की आधारशिला बन जाता है।
प्रमुख भागों को समझना सिस्टम की प्रभावशीलता को रोशन करता है:
नींव टेबलटॉप है, जो आमतौर पर उच्च शक्ति वाले स्टील (जैसे S355JR या कच्चा लोहा) से बनाई गई है, जो स्थिरता और स्थायित्व के लिए चुना जाता है। प्रमुख विशेषताओं में शामिल हैं:
संगत टूलिंग की व्यापक रेंज सपाट सतह को एक शक्तिशाली में बदल देती हैवेल्डिंग स्थिरता तालिका। इस पारिस्थितिकी तंत्र में विभिन्न क्लैंप, स्टॉप, स्क्वायर, बोल्ट और विशेष एडेप्टर शामिल हैं जो तालिका के ग्रिड सिस्टम के साथ पूरी तरह से इंटरफ़ेस करने के लिए डिज़ाइन किए गए हैं।
एक मजबूत फ्रेम और पैर (अक्सर भारी स्टील प्रोफाइल से बनाया गया) यह सुनिश्चित करता है कि टेबल भारी भार और निर्माण तनाव के तहत स्थिर रहे। सुविधाओं में गतिशीलता के लिए समतल करने के लिए समायोज्य पैर या भारी शुल्क वाले लॉकिंग कैस्टर शामिल हो सकते हैं।
गोद लेनालचीली वेल्डिंग टेबलसिस्टम कई लाभ प्रदान करता है:
की अनुकूलन क्षमतालचीली वेल्डिंग टेबलविविध क्षेत्रों में यह आवश्यक बनाता है:
सही तालिका का चयन करना कई कारकों का मूल्यांकन करना शामिल है:
| कारक | सोच-विचार | सामान्य विकल्प / महत्व |
|---|---|---|
| सिस्टम प्रकार (2 डी बनाम 3 डी) | 2 डी टेबल फ्लैट टॉप हैं। 3 डी टेबल ऊर्ध्वाधर क्लैंपिंग सतहों (ग्रिड के साथ साइड दीवारें) जोड़ते हैं। | 3 डी अधिक बहुमुखी प्रतिभा प्रदान करता है लेकिन उच्च लागत। काम की जटिलता के आधार पर चुनें। |
| आकार और भार क्षमता | मैच टेबल आयाम और वजन सीमा ठेठ वर्कपीस आकार और वजन के लिए। | छोटे (~ 1m x 1m) से लेकर बहुत बड़े (कई मीटर) तक; सैकड़ों से हजारों किलोग्राम तक की क्षमता। अधिक महत्व। |
| ग्रिड सिस्टम (छेद/स्लॉट) | छेद व्यास (ø16 मिमी, ø28 मिमी सबसे आम) टूलींग संगतता को निर्धारित करता है। रिक्ति (50 मिमी, 100 मिमी) फिक्सिंग घनत्व को प्रभावित करती है। | सिस्टम 16 बनाम सिस्टम 28 एक प्रमुख विकल्प है। अधिक महत्व। |
| सामग्री और सतह उपचार | स्थायित्व, कठोरता, स्पैटर प्रतिरोध और सटीकता दीर्घायु को प्रभावित करता है। | नाइट्रिड स्टील अनुपचारित स्टील पर महत्वपूर्ण लाभ प्रदान करता है। मध्यम से उच्च महत्व। |
| सटीकता सहिष्णुता | सपाटता, छेद की स्थिति सटीकता-उच्च परिशुद्धता के काम के लिए महत्वपूर्ण। | यदि सटीकता सर्वोपरि है तो निर्माता चश्मा बारीकी से जांचें। कार्यों की मांग के लिए उच्च महत्व। |
| टूलींग पारिस्थितिकी तंत्र | उपलब्धता, विविधता और संगत क्लैंप और सहायक उपकरण की लागत। | सुनिश्चित करें कि आपके चुने हुए सिस्टम के लिए टूलींग की एक अच्छी श्रृंखला उपलब्ध है। अधिक महत्व। |
अपना रखेंलचीली वेल्डिंग टेबलशीर्ष शर्त में:
जबकि साधारण फ्लैट-टॉप टेबल उनकी जगह है, एलचीली वेल्डिंग टेबलसटीक, दोहराव और जटिल सेटअप की आवश्यकता वाले कार्यों के लिए बहुत बेहतर क्षमताएं प्रदान करता है। प्रारंभिक निवेश अधिक है, लेकिन उत्पादकता, सटीकता, और बहुमुखी प्रतिभा में रिटर्न अक्सर एक तेजी से पेबैक प्रदान करते हैं, विशेष रूप से पेशेवर निर्माण वातावरण में एक विश्वसनीय की मांग करते हैंनिर्माण सारणी.
सारांश में, एलचीली वेल्डिंग टेबलकिसी भी गंभीर वेल्डिंग या निर्माण संचालन के लिए एक परिवर्तनकारी उपकरण है। इसका मॉड्यूलर डिज़ाइन उपयोगकर्ताओं को पारंपरिक कार्य सतहों के साथ पहले से अप्राप्य गति और सटीकता के साथ विविध परियोजनाओं से निपटने के लिए उपयोगकर्ताओं को सशक्त बनाता है।
