कच्चा लोहा तीन-आयामी वेल्डिंग प्लेटफॉर्म, जिसे तीन-आयामी लचीले संयुक्त संयुक्त स्थिरता टूलिंग प्लेटफॉर्म, रोबोट लचीले वेल्डिंग प्लेटफॉर्म, तीन-आयामी लचीले वेल्डिंग वर्क प्लेटफॉर्म, या होल-आधारित लचीले वेल्डिंग प्लेटफॉर्म के रूप में भी जाना जाता है, एक बहुमुखी कार्यक्षेत्र है। यह एक प्रति ...

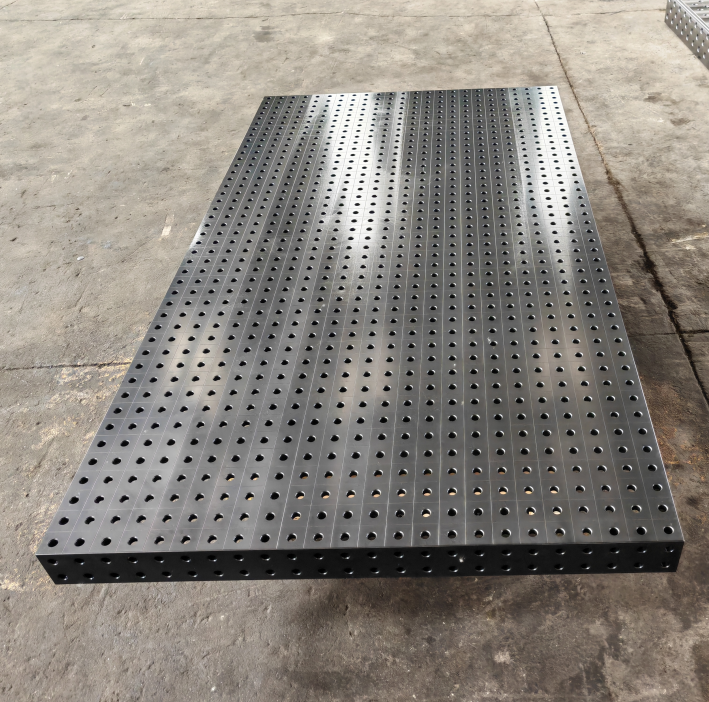

कच्चा लोहा तीन-आयामी वेल्डिंग प्लेटफॉर्म, जिसे तीन-आयामी लचीले संयुक्त संयुक्त स्थिरता टूलिंग प्लेटफॉर्म, रोबोट लचीले वेल्डिंग प्लेटफॉर्म, तीन-आयामी लचीले वेल्डिंग वर्क प्लेटफॉर्म, या होल-आधारित लचीले वेल्डिंग प्लेटफॉर्म के रूप में भी जाना जाता है, एक बहुमुखी कार्यक्षेत्र है। इसमें दो श्रृंखलाओं में उपलब्ध एपर्चर के साथ एक छिद्रित ग्रिड प्लेट डिज़ाइन है: D28 और D16। उपयोग की जाने वाली सामग्रियों के आधार पर, इन प्लेटफार्मों को Q345 स्टील वेल्डिंग प्लेटफार्मों और HT300 कास्टिंग प्लेटफार्मों में वर्गीकृत किया गया है।
प्लेटफ़ॉर्म में एक सटीक लेआउट होता है, जिसमें हर 100 मिमी या डी 16 राउंड होल होते हैं, जो हर 50 मिमी में फैले हुए होते हैं। ये-होल, जिनमें किसी भी ढलान या थ्रेडिंग की कमी होती है, विभिन्न पोजिशनिंग मॉड्यूल और फिक्स्चर के लगाव के लिए अनुमति देते हैं। बुनियादी कार्यक्षेत्र के अलावा, प्लेटफ़ॉर्म में कई कार्यात्मक मॉड्यूल शामिल हैं जैसे कि यू/एल-आकार के वर्ग बक्से, समर्थन कोण आयरन, पोजिशनिंग स्क्वायर, विमान वर्ग, प्रोट्रैक्टर्स, कोण-प्रकार कनेक्टिंग ब्लॉक, वी-आकार की स्थिति के टुकड़े, क्लैंप, लॉकिंग पिन, विभिन्न स्पीड क्लैंप, गैप समायोजन वाशर, और एक प्रकार का इन मॉड्यूल का अभिनव डिजाइन विविध संयोजनों और बार -बार उपयोग के लिए अनुमति देता है।
प्लेटफ़ॉर्म विभिन्न समर्थन पैरों, यूनिवर्सल व्हील सपोर्ट फीट, फिक्स्ड सपोर्ट फीट, फ्रेम स्ट्रक्चर सपोर्ट और हाइड्रोलिक लिफ्टिंग सपोर्ट सहित विभिन्न सपोर्ट पैरों को पूरा करता है। ये विचारशील डिजाइन उपयोगकर्ताओं को अधिकतम सुविधा प्रदान करते हैं।
कच्चा लोहा त्रि-आयामी वेल्डिंग प्लेटफॉर्म को आसानी से उठाया जा सकता है। मंच को उठाने के लिए, इसकी सममित स्थिति का पता लगाएं, दो लॉकिंग पिन डालें, और फिर धीरे -धीरे उठें। वेल्डिंग संचालन के दौरान, वेल्डिंग मशीन को कार्यक्षेत्र को नुकसान से बचाने के लिए ग्राउंड किया जाता है। इसके अतिरिक्त, प्लेटफ़ॉर्म पर एक ग्राउंडर स्थापित किया गया है।
मंच अनुदैर्ध्य, अनुप्रस्थ और ऊर्ध्वाधर दिशाओं को समायोजित करते हुए, तीन आयामी संचालन का समर्थन करता है। इसकी बड़ी सतह और आसपास के किनारों को ऊर्ध्वाधर प्रतिष्ठानों के लिए अनुमति देता है, जिससे त्रि-आयामी संयोजनों को सक्षम किया जाता है।
फिक्स्चर में पारंपरिक थ्रेड्स या टी-स्लॉट्स के बिना मानक छेद होते हैं, जो असेंबली को तेज और लॉक पिन के साथ अधिक सुविधाजनक बनाते हैं। यह डिज़ाइन सटीक स्थिति सुनिश्चित करता है।
सभी सामान उत्पाद की जरूरतों के अनुसार मनमानी संयोजन और समायोजन के लिए पूर्व-निर्मित हैं। यह लचीलापन जुड़नार के एक सेट को कई या दर्जनों उत्पादों की सेवा करने की अनुमति देता है, जो विनिर्माण और परीक्षण उत्पादन प्रक्रियाओं को काफी तेज करता है और पर्याप्त समय, श्रम और वित्तीय संसाधनों की बचत करता है।
यह मंच वेल्डेड उत्पाद निर्माण के लिए डिज़ाइन किया गया एक सार्वभौमिक स्थिरता है। यह पारंपरिक वेल्डिंग विधियों से बेहतर सुविधा और लचीलापन प्रदान करता है।
उद्योग के निरंतर विकास के साथ, तीन-आयामी लचीले संयुक्त वेल्डिंग टूलींग का उपयोग उपकरण निर्माण और वेल्डिंग प्रसंस्करण में व्यापक रूप से उपयोग किया गया है। यह पारंपरिक औद्योगिक क्लैंपिंग और स्थिति के तरीकों में क्रांति करता है।
कच्चा लोहा तीन आयामी वेल्डिंग प्लेटफॉर्म आपकी कार्यशाला में केवल एक उपकरण नहीं है; यह उत्पादन दक्षता और गुणवत्ता बढ़ाने के लिए गुप्त हथियार है। हमारा प्लेटफ़ॉर्म असाधारण डिजाइन के साथ अत्याधुनिक तकनीक को जोड़ता है, जो अद्वितीय लचीलापन और विश्वसनीयता प्रदान करता है। चाहे आप उपकरण निर्माण या वेल्डिंग प्रसंस्करण में शामिल हों, त्रि-आयामी लचीला संयुक्त वेल्डिंग प्लेटफॉर्म आपकी सभी आवश्यकताओं को पूरा करता है, उत्पादन में तेजी लाता है, लागत को कम करता है, और उत्पाद की गुणवत्ता में सुधार करता है। सीमित समय की छूट के साथ-साथ हमारे पेशेवर तकनीकी सहायता और बिक्री के बाद की सेवा का आनंद लेने के लिए अब खरीदारी करें। आज हमसे संपर्क करें और अपनी उत्पादकता को नई ऊंचाइयों पर पहुंचाएं!
0-225 ° कोण गेज का उपयोग ऊंचाई की स्थिति या प्लेटफ़ॉर्म विस्तार और अन्य सामानों की स्थिति या क्लैंपिंग के लिए किया जाता है। यह एक घटक है जो यह सुनिश्चित करने के लिए प्लेटफ़ॉर्म पर समर्थन को स्थिति देता है कि वर्कपीस प्रसंस्करण के दौरान एक निश्चित ऊंचाई की आवश्यकता तक पहुंचता है। कोण गेज मुख्य रूप से पोजिशनिंग और एंगल्ड वर्कपीस का समर्थन करने के लिए उपयोग किया जाता है। कोण गेज लगातार 0 ° और 180 ° के बीच किसी भी कोण को समायोजित कर सकता है। रीडिंग को साइड डिस्क स्केल से पढ़ा जाता है। जब आवश्यक कोण समायोजित किया जाता है, तो किनारे पर क्लैम्पिंग शिकंजा कस लें। दो कोण हथियारों पर सिस्टम छेद और स्लॉट हैं, और अन्य पोजिशनिंग स्थिरता मॉड्यूल को पोजिशनिंग या क्लैम्पिंग के लिए छेद और स्लॉट्स में जोड़ा जा सकता है।
एक उन्नत कार्यक्षेत्र के रूप में, तीन आयामी लचीले वेल्डिंग टूलिंग प्लेटफॉर्म का उपयोग विशेष रूप से बड़े विमान दीवार पैनल भागों को वेल्डिंग के लिए किया जाता है। यह महत्वपूर्ण समर्थन और कार्यक्षमता प्रदान करता है, प्रभावी रूप से पारंपरिक मैनुअल वर्कबेंच उठाने के तरीकों को बदल देता है। यह अभिनव मंच वेल्डिंग प्रक्रिया की दक्षता और सटीकता को बढ़ाते हुए ऑपरेटर श्रम की तीव्रता को काफी कम कर देता है।
उद्योग के निरंतर विकास के साथ यू-आकार के वर्ग बक्से का अनुप्रयोग, एल-आकार का वर्ग ...
एल-आकार का मल्टीफ़ंक्शनल स्क्वायर बॉक्स का उपयोग ऊंचाई की स्थिति या प्लेटफ़ॉर्म विस्तार और अन्य सामानों की स्थिति या क्लैंपिंग के लिए किया जाता है। यह एक घटक है जो यह सुनिश्चित करने के लिए प्लेटफ़ॉर्म पर समर्थन को स्थिति देता है कि वर्कपीस प्रसंस्करण के दौरान एक निश्चित ऊंचाई की आवश्यकता तक पहुंचता है।
दो-आयामी वेल्डिंग लचीला कार्यक्षेत्र त्रि-आयामी फ्ले का मूल मंच है ...
एक कोण कनेक्शन ब्लॉक, जिसे अक्सर एक कोने ब्रैकेट या एल-ब्रैकेट के रूप में संदर्भित किया जाता है, एक मौलिक एच है ...
इसका उपयोग ऊंचाई की स्थिति या प्लेटफ़ॉर्म विस्तार और अन्य सामानों की स्थिति या क्लैंपिंग के लिए किया जाता है। यह सुनिश्चित करना है कि वर्कपीस प्रसंस्करण के दौरान एक निश्चित ऊंचाई की आवश्यकता तक पहुंचता है, और समर्थन मंच पर तैनात है।
यू-आकार का मल्टीफ़ंक्शनल स्क्वायर बॉक्स का उपयोग ऊंचाई की स्थिति या प्लेटफ़ॉर्म विस्तार और अन्य सामानों के पोजिशनिंग या प्रेस के लिए किया जाता है। यह एक घटक है जो यह सुनिश्चित करने के लिए प्लेटफ़ॉर्म पर समर्थन को स्थिति देता है कि वर्कपीस प्रसंस्करण के दौरान एक निश्चित ऊंचाई की आवश्यकता तक पहुंचता है।
यह लचीले संयुक्त टूलिंग का मूल मंच है, और इसका कार्य वर्कपीस को संसाधित होने और स्थिति जुड़नार, क्लैंपिंग जुड़नार, अंशांकन जुड़नार, आदि का समर्थन करना है।
लचीली वेल्डिंग वर्कबेंच को 3 डी लचीले वेल्डिंग वर्कबेंच, 3 डी वेल्डिंग टेबल, 3 के रूप में भी जाना जाता है ...
