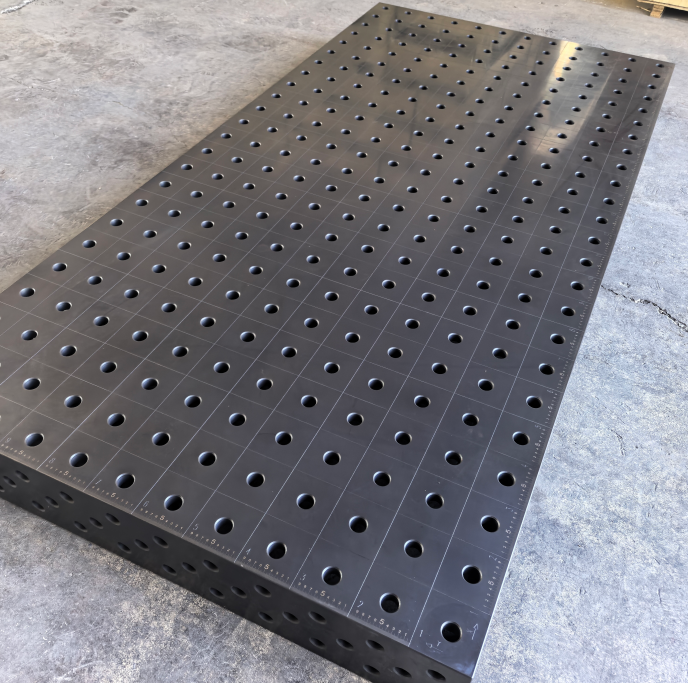

लचीले वेल्डिंग कार्यक्षेत्र को 3 डी लचीला वेल्डिंग कार्यक्षेत्र, 3 डी वेल्डिंग टेबल, 3 डी वेल्डिंग प्लेट, 3 डी लचीला वेल्डिंग प्लेट, लचीला वेल्डिंग टेबल के रूप में भी जाना जाता है। उत्पाद बहुत लचीला है और बहुत अधिक भार क्षमता का सामना कर सकता है। सभी पांच किनारों को नियमित छेद के साथ संसाधित किया जाता है और ग्रिड लाइनों के साथ उत्कीर्ण किया जाता है। (कोई ढलान और टी-आकार का खांचा नहीं)। 3 डी लचीली प्लेट पर, किसी भी वर्कपीस को क्लैंप पिन (पीसी पिन / लॉक पिन) की स्थिति द्वारा विभिन्न तरीकों से रखा और क्लैंप किया जा सकता है। यह पीसी पिन विशेष रूप से डिजाइन किया गया है। एकाधिक 3डी वर्कस्टेशनों को पांच पक्षों में से एक में मनमाने ढंग से सीधे एक साथ जोड़ा जा सकता है। यह मॉड्यूलर सिस्टम वर्कपीस को स्थापित करने, समायोजित करने और क्लैंपिंग करने में सार्वभौमिक कार्यक्षमता का प्रतीक है। इसके फायदे विशेष रूप से बड़े वर्कपीस के अनुप्रयोग में परिलक्षित होते हैं। असेंबली या वेल्डिंग के दौरान, लचीले वेल्डिंग उपकरण वर्कपीस का पता लगाने और इसे प्रत्येक पोजिशनिंग बिंदु या पोजिशनिंग सतह पर मजबूती से पकड़ने के लिए पोजिशनिंग ब्लॉक, कनेक्शन ब्लॉक, फिक्स्चर और सपोर्ट ब्लॉक का उपयोग करते हैं। लचीली वेल्डिंग बेंच की वेल्डिंग प्रक्रिया में, वेल्डिंग स्लैग की सतह से बचने के लिए केवल कम लागत वाले स्प्लैश-प्रूफ तरल का उपयोग करें। प्रायोगिक मंच पुराना हो चुका है। मॉड्यूलर डिज़ाइन की विनिमेयता के माध्यम से, जटिल और जटिल क्लैंप संयोजनों को कम समय में पूरा किया जा सकता है। चाहे कोई एक पार्ट बनाना हो या उसे असेंबल करना हो, यह बहुत किफायती है। कार्यक्षेत्र की सतह पर ग्रिड छेद और प्रत्येक मॉड्यूल पर जाल छेद उच्च परिशुद्धता और प्रतिलिपि प्रस्तुत करने योग्य क्लिप प्राप्त करते हैं। सबसे पहले, यह पूर्वनिर्मित मानकीकृत, व्यवस्थित और सार्वभौमिक मॉड्यूल का एक सेट है। सभी मॉड्यूल होल पोजिशनिंग और लॉकिंग पिन द्वारा जुड़े, स्थिर और कड़े होते हैं। मॉड्यूल को वर्कपीस के आकार के अनुसार बदला जा सकता है। समायोजन के माध्यम से, पूरे फिक्स्चर को त्रि-आयामी स्थान में जोड़ा जा सकता है। फिक्स्चर के इस सेट की विशेषताएं हैं: मुख्य रूप से वेल्डिंग के लिए उपयोग किया जाता है, इसलिए इसे 3 डी लचीला वेल्डिंग प्लेटफॉर्म और लचीला वेल्डिंग फिक्स्चर कहा जाता है। यह क्लैंप दो भागों में विभाजित है：
1) श्रृंखला को दो श्रृंखलाओं में विभाजित किया गया है: D16 और D28;
2) सामग्री के अनुसार, इसे विभाजित किया गया है: स्टील पार्ट्स 3 डी लचीला प्लेटफॉर्म और कास्टिंग 3 डी लचीला प्लेटफॉर्म;
यह 3डी लचीली असेंबली टूलींग का मूल मंच है, और इसकी भूमिका संसाधित वर्कपीस और पोजिशनिंग फिक्स्चर, प्रेसिंग फिक्स्चर, कैलिब्रेशन और ट्रीटमेंट टूल इत्यादि का समर्थन करना है।
D28 श्रृंखला प्लेटफ़ॉर्म की छेद दूरी 100 मिमी है, सभी प्लेटफ़ॉर्म को संबंधित ग्रिड लाइनों के साथ उकेरा गया है, और वर्कपीस के दृश्य निरीक्षण की सुविधा के लिए टेबल की वर्कपीस स्थापना सतह पर 100×100 ग्रिड लाइनें उकेरी गई हैं।
D16 श्रृंखला प्लेटफ़ॉर्म की छेद दूरी 50 मिमी है, प्लेटफ़ॉर्म पर संबंधित ग्रिड लाइनें उत्कीर्ण हैं, और वर्कपीस के दृश्य निरीक्षण की सुविधा के लिए टेबल की वर्कपीस स्थापना सतह पर 50×50 ग्रिड लाइनें उत्कीर्ण हैं।
ग्राहकों की आवश्यकताओं के अनुसार, मिलीमीटर स्केल रूलर टेबल को ग्रिड होल के रूप में प्लेटफ़ॉर्म के दो दाईं ओर चित्रित किया जा सकता है। प्लेटफ़ॉर्म का आकार 6000x2200 मिमी तक है, और इसे वास्तविक आवश्यकताओं के अनुसार अनुकूलित भी किया जा सकता है। इसका उपयोग न केवल वेल्डिंग प्लेटफॉर्म के रूप में किया जा सकता है, बल्कि असेंबली प्लेटफॉर्म, टेस्टिंग प्लेटफॉर्म, मशीन टूल प्रोसेसिंग प्लेटफॉर्म आदि के रूप में भी किया जा सकता है।
| किसी भी आकार में अनुकूलन योग्य |
| विशिष्टता (एल एक्स डब्ल्यू एक्स एच) |
| 1000×1000×200मिमी | 1500×1500×200मिमी |
| 1000×1500×200मिमी | 1500×2000×200मिमी |
| 1000×2000×200मिमी | 1500×3000×200मिमी |
| 1000×2500×200मिमी | 1200×2400×200मिमी |
| 1200×1200×200मिमी | 2000×3000×200मिमी |
| 1200×2400×200मिमी | 2000×4000×200मिमी |
| सामग्री: ए, एचटी 30 ओ कास्टिंग, बी, क्यू 355 स्टील प्लेट वेल्डिंग, सी, उच्च कठोरता स्टील प्लेट वेल्डिंग, डी, स्टेनलेस स्टील स्टील प्लेट वेल्डिंग |
| छिद्र का आकार: A=φ28.065–φ28.149mm. |
| छेद की दूरी: L1=100±0.05mm. |
| लाइन कटिंग: लाइन स्पेसिंग W1=100 ± 0.05 मिमी। |
| योजना: 0.1 / 1000 मिमी। |
| लंबवतता: 0.1 / 200 मिमी। |
| सतह खुरदरापन: रा 3.2. |
| वहन क्षमता: मानक प्रकार 2T, फ्रेम प्रकार: 5T। |
| कठोरता: भौतिक शरीर की कठोरता, नाइट्रस परत की कठोरता: एचवी 450-एचवी 630 |
लचीले वेल्डिंग कार्यक्षेत्र उत्पादों की विशेषता है: सस्ती, जटिल और महंगी पारंपरिक स्थिरता अतीत बन गई है। आप उपकरणों की एक बड़ी सूची की उच्च लागत से बच सकते हैं, क्योंकि विभिन्न प्रकार के कार्यस्थलों को समायोजित करने के लिए 3 डी प्रणाली को संशोधित करने की आवश्यकता नहीं है। ऐसे उपकरण संचालित करने में बहुत सुविधाजनक होते हैं।
