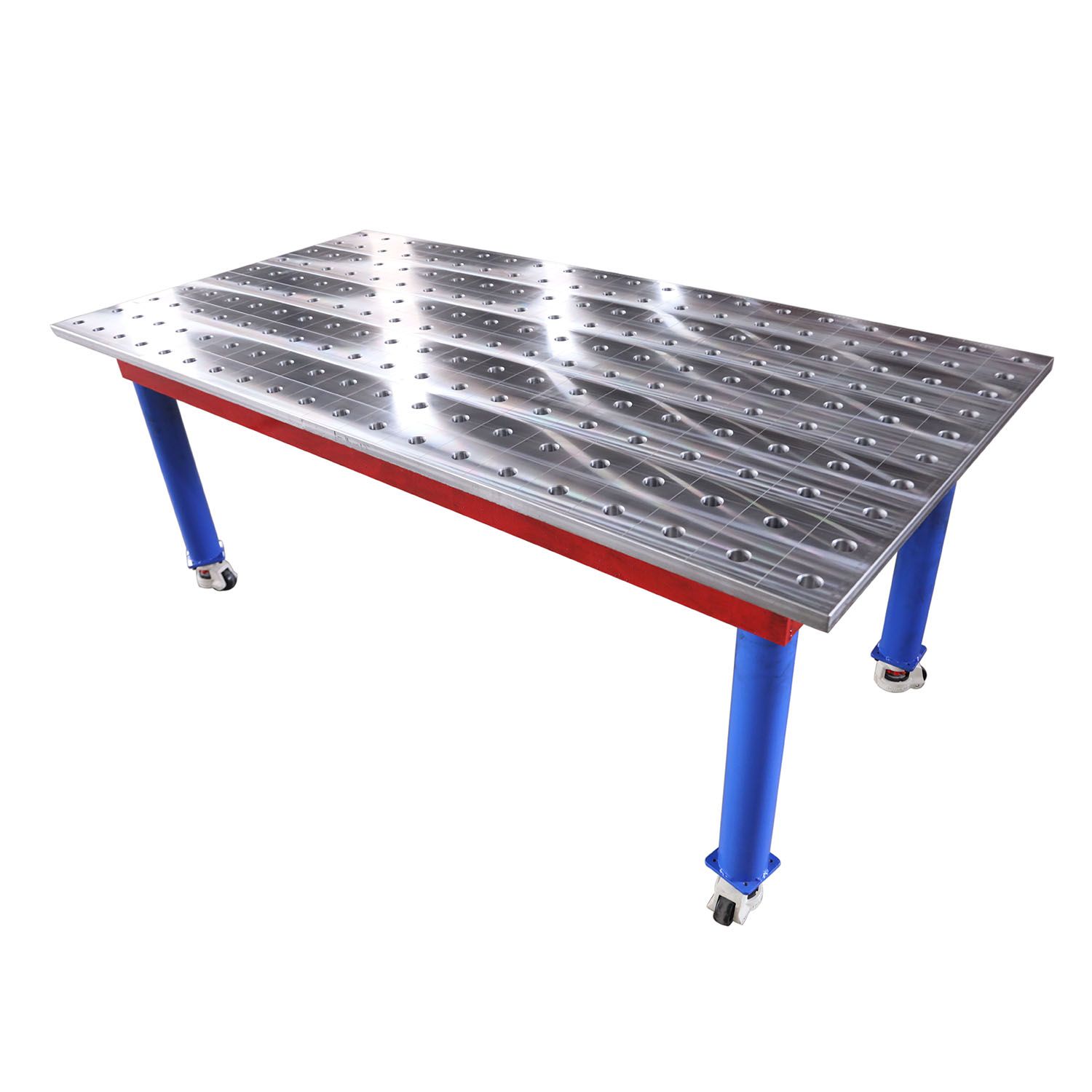

सी.ए 2डी लचीला वेल्डिंग प्लेटफार्म, जिसे अक्सर ए कहा जाता है मॉड्यूलर वेल्डिंग टेबल या 2डी वेल्डिंग टेबल, एक विशेष कार्य सतह है जिसे सटीक और दोहराने योग्य वेल्डिंग और निर्माण कार्यों के लिए डिज़ाइन किया गया है। इसमें छिद्रों के सटीक ग्रिड पैटर्न के साथ एक सपाट शीर्ष सतह है, जो विभिन्न क्लैंप, फिक्स्चर और पोजिशनिंग टूल को जल्दी और सुरक्षित रूप से संलग्न करने की अनुमति देती है। यह प्रणाली वेल्डर और फैब्रिकेटर को सेटअप समय को काफी कम करने, वेल्ड गुणवत्ता में सुधार करने और उच्च परिशुद्धता के साथ विभिन्न प्रकार की परियोजनाओं को संभालने में सक्षम बनाती है।
वास्तव में क्या है? 2डी लचीला वेल्डिंग प्लेटफार्म?
पारंपरिक फ्लैट स्टील कार्यक्षेत्रों के विपरीत, ए 2डी लचीला वेल्डिंग प्लेटफार्म आयामी सटीकता और मॉड्यूलरिटी के लिए इंजीनियर किया गया है। इसकी परिभाषित विशेषता एक सुसंगत ग्रिड (उदाहरण के लिए, 50×50 मिमी या 100×100 मिमी) में व्यवस्थित सटीक रूप से मशीनीकृत छेद (उदाहरण के लिए, डी 16, डी 22, या डी 28 मिमी व्यास) की प्रणाली है। यह ग्रिड व्यापकता की नींव के रूप में कार्य करता है वेल्डिंग क्लैम्पिंग सिस्टम. विशेष बोल्ट, क्लैंप, स्टॉप और कोण ब्रैकेट का उपयोग करके घटकों को सटीक रूप से स्थित किया जा सकता है और मजबूती से रखा जा सकता है जो छेद के साथ सीधे इंटरफ़ेस करते हैं, जिससे प्रत्येक विशिष्ट कार्य के लिए एक कस्टम जिग बनता है।
मुख्य विशेषताएँ और विशिष्टताएँ
उच्च गुणवत्ता 2डी लचीले वेल्डिंग प्लेटफार्म आम तौर पर कई महत्वपूर्ण विशेषताएं होती हैं:
- असाधारण सपाटता: सटीक ज़मीनी सतहें उच्च समतलता सहनशीलता (अक्सर +/- 0.1 मिमी प्रति मीटर के भीतर) सुनिश्चित करती हैं, जो सटीक असेंबली के लिए महत्वपूर्ण है।
- सटीक छेद प्रणाली: व्यास और स्थिति के लिए सख्त सहनशीलता के साथ सीएनसी मशीनीकृत छेद सुसंगत और विश्वसनीय क्लैंपिंग सुनिश्चित करते हैं। सामान्य सिस्टम D16 (16 मिमी छेद, अक्सर 50 मिमी ग्रिड) और D28 (28 मिमी छेद, अक्सर 100 मिमी ग्रिड) हैं।
- टिकाऊ सामग्री: आमतौर पर कठोरता और पहनने के प्रतिरोध के लिए उच्च शक्ति, कम मिश्र धातु संरचनात्मक स्टील (जैसे S355JR) से निर्मित किया जाता है।
- भूतल उपचार (वैकल्पिक लेकिन अनुशंसित): प्लाज़्मा नाइट्राइडिंग जैसे उपचार सतह की कठोरता को महत्वपूर्ण रूप से बढ़ाते हैं, वेल्ड स्पैटर आसंजन को रोकते हैं और संक्षारण प्रतिरोध को बढ़ाते हैं।
- भार क्षमता: मजबूत निर्माण भारी वर्कपीस और फिक्स्चर का समर्थन करता है। लोड रेटिंग टेबल आकार और डिज़ाइन के अनुसार भिन्न होती है।
- प्रतिरूपकता: ग्रिड प्रणाली मानक का उपयोग करके अंतहीन कॉन्फ़िगरेशन की अनुमति देती है वेल्डिंग टेबल सहायक उपकरण.
2डी वेल्डिंग लचीला कार्यक्षेत्र 3डी लचीला संयुक्त फिक्स्चर सिस्टम का मूल मंच है। इसे दो श्रृंखलाओं में विभाजित किया गया है: D28 और D16।
D28 श्रृंखला प्लेटफ़ॉर्म की छेद दूरी 100 मिमी है, और विमान को 100×100 ग्रिड लाइनों के साथ उकेरा गया है।
D16 श्रृंखला प्लेटफ़ॉर्म में वर्कपीस के दृश्य निरीक्षण की सुविधा के लिए 50 मिमी की छेद दूरी और सपाट सतह पर 50×50 ग्रिड लाइन उकेरी गई है।
के अनुसार, प्लेटफार्म के दोनों समकोण किनारों पर मिलीमीटर स्केल उकेरा जा सकता है। टेबल टॉप एक ग्रिड होल फॉर्म अपनाता है। प्लेटफ़ॉर्म का आकार वास्तविक आवश्यकताओं के अनुसार भी अनुकूलित किया जा सकता है। द्वि-आयामी वेल्डिंग लचीला कार्य आकार: 1000×1000 2000×1000 2400×1200 200×1200 1500×1500 3000×1500 छेद का आकार: φ8 श्रृंखला प्लेटफ़ॉर्म: छेद सहनशीलता D10 स्तर है, और प्लेटफ़ॉर्म से मेल खाने वाला लॉक पिन H7 स्तर है। दो आसन्न छिद्रों के बीच की दूरी 10±0.05 मिमी है। φ16 श्रृंखला प्लेटफ़ॉर्म: छेद सहनशीलता D10 स्तर है, और प्लेटफ़ॉर्म से मेल खाने वाला लॉक पिन H7 स्तर है। दो आसन्न छिद्रों के बीच की दूरी 50±0.05 मिमी है। कार्यक्षेत्र कॉलम तीन प्रकार के होते हैं: ऊंचाई (तीन प्रकार) असर क्षमता 2t है, निश्चित फ्रेम प्रकार) असर क्षमता 5t है, चल (उठाने प्रकार की असर क्षमता 3t है), (ब्रेक असर क्षमता के साथ स्पिंडल प्रकार 1t है)।
2डी सिस्टम का उपयोग करने के लाभ
ए में निवेश करना 2डी लचीला वेल्डिंग प्लेटफार्म निर्माण कार्यप्रवाह में अनेक लाभ लाता है:
- बेजोड़ सटीकता और दोहराव: सटीक ग्रिड और समर्पित टूलींग सटीक स्थिति की अनुमति देते हैं, जिससे कई समान भागों में लगातार गुणवत्ता सुनिश्चित होती है। यह अनिवार्य रूप से एक पुन: कॉन्फ़िगर करने योग्य के रूप में कार्य करता है वेल्डिंग स्थिरता तालिका.
- कम सेटअप समय: खरोंच से समर्पित जिग्स बनाने की तुलना में जटिल फिक्स्चर को जल्दी से इकट्ठा करें। इससे उत्पादकता में उल्लेखनीय वृद्धि होती है।
- बढ़ी हुई बहुमुखी प्रतिभा: छोटी जटिल असेंबलियों से लेकर बड़े फ़्रेमों तक, विभिन्न कार्यों के लिए सेटअप को आसानी से अनुकूलित करें।
- बेहतर वेल्ड गुणवत्ता: स्थिर और सटीक स्थिति विकृति को कम करती है और उचित संयुक्त फिट-अप सुनिश्चित करती है।
- लागत-प्रभावशीलता: जबकि प्रारंभिक निवेश एक बुनियादी तालिका से अधिक है, जिग-बिल्डिंग समय में बचत, कम स्क्रैप और बढ़ा हुआ थ्रूपुट निवेश पर मजबूत रिटर्न प्रदान करता है।
- एर्गोनॉमिक्स और सुरक्षा: सुरक्षित क्लैम्पिंग मैन्युअल होल्डिंग की आवश्यकता को कम करती है और एक स्थिर कार्य वातावरण प्रदान करती है।
सामान्य अनुप्रयोग
2डी लचीले वेल्डिंग प्लेटफार्म विभिन्न उद्योगों और अनुप्रयोगों में अपरिहार्य हैं:
- शीट धातु निर्माण
- फ़्रेम बिल्डिंग (उदाहरण के लिए, मशीनरी, ऑटोमोटिव चेसिस घटक)
- रोबोटिक वेल्डिंग सेटअप
- पाइप और ट्यूब फिटिंग
- असेंबली फिक्स्चर
- प्रोटोटाइपिंग और अनुसंधान एवं विकास
- सामान्य धातुकर्म और नौकरी की दुकानें
सही का चयन 2डी लचीला वेल्डिंग प्लेटफार्म
आदर्श तालिका का चयन आपकी विशिष्ट आवश्यकताओं पर निर्भर करता है:
आकार और कार्यक्षेत्र
उन हिस्सों के आयामों पर विचार करें जिन पर आप आमतौर पर काम करते हैं। टेबल छोटे बेंचटॉप मॉडल से लेकर बड़े फ़्लोर-स्टैंडिंग प्लेटफ़ॉर्म तक होती हैं। पहुंच और आवाजाही के लिए टेबल के चारों ओर पर्याप्त जगह सुनिश्चित करें।
भार क्षमता
अपने वर्कपीस और फिक्स्चर के अधिकतम वजन का अनुमान लगाएं। अपने सबसे भारी प्रत्याशित भार को सुरक्षित रूप से संभालने के लिए रेटेड तालिका चुनें।
होल सिस्टम (व्यास और ग्रिड रिक्ति)
D16 सिस्टम आम तौर पर हल्के काम के लिए उपयुक्त होते हैं, जबकि D28 सिस्टम अधिक क्लैंपिंग बल प्रदान करते हैं और भारी-भरकम अनुप्रयोगों के लिए बेहतर होते हैं। ग्रिड रिक्ति (उदाहरण के लिए, 50 मिमी बनाम 100 मिमी) क्लैंपिंग बिंदुओं के घनत्व को प्रभावित करती है।
तालिका 1: सामान्य 2डी वेल्डिंग टेबल होल सिस्टम तुलना | सिस्टम | छेद का व्यास | विशिष्ट ग्रिड रिक्ति | विशिष्ट अनुप्रयोग | क्लैंपिंग बल |
| डी16 | 16 मिमी | 50 मिमी | हल्के से मध्यम टिकाऊ, शीट धातु, छोटे फ्रेम | मध्यम |
| D22 | 22 मिमी | 50 मिमी या 100 मिमी | मध्यम कर्तव्य | मध्यम से उच्च |
| डी28 | 28 मिमी | 100 मिमी | भारी शुल्क, बड़ी संरचनाएं, मोटी प्लेट | ऊँचा |
सामग्री और भूतल उपचार
जबकि बुनियादी स्टील वेल्डिंग टेबल अस्तित्व में है, नाइट्राइड सतह (जैसे प्लाज़्मा नाइट्राइडिंग) में निवेश करने से कठोरता, पहनने के प्रतिरोध और वेल्ड स्पैटर की सफाई में आसानी में महत्वपूर्ण दीर्घकालिक लाभ मिलते हैं। मानक सामग्री अक्सर मजबूत S355JR स्टील या समकक्ष होती है।
बजट और सहायक उपकरण
आवश्यक की लागत में कारक वेल्डिंग टेबल सहायक उपकरण (क्लैंप, बोल्ट, स्टॉप, स्क्वायर) जो टेबल के लचीलेपन का उपयोग करने के लिए महत्वपूर्ण हैं। उच्च-गुणवत्ता वाली तालिकाएँ एक महत्वपूर्ण निवेश का प्रतिनिधित्व करती हैं, इसलिए सुविधाओं को अपने बजट के अनुरूप संतुलित करें। प्रतिष्ठित प्रदाताओं से स्रोत प्राप्त करना महत्वपूर्ण है जो समतलता और सामग्री की गुणवत्ता की गारंटी देते हैं, यह सुनिश्चित करते हुए कि आपको सही मिले परिशुद्धता वेल्डिंग टेबल.
अधिकतम लचीलेपन के लिए आवश्यक सहायक उपकरण
ए की असली शक्ति 2डी लचीला वेल्डिंग प्लेटफार्म सहायक उपकरणों के अपने पारिस्थितिकी तंत्र द्वारा अनलॉक किया गया है। सामान्य उदाहरणों में शामिल हैं:
- क्लैंप: छेद प्रणाली में फिट होने के लिए विभिन्न प्रकार (स्क्रू क्लैंप, टॉगल क्लैंप, चुंबकीय क्लैंप) डिज़ाइन किए गए हैं।
- बोल्ट: छेदों के लिए विशेष आकार के बोल्ट का पता लगाना और उन्हें बांधना।
- स्टॉप और ब्लॉक: घटकों को सटीक रूप से स्थित करने के लिए उपयोग किया जाता है (वर्ग, गोल स्टॉप, कोण ब्लॉक)।
- कोण कोष्ठक: सटीक कोण सेट करने के लिए (जैसे, 90 डिग्री)।
- रिसर ब्लॉक: वर्कपीस या फिक्स्चर को ऊंचा करने के लिए।
अपने वेल्डिंग प्लेटफार्म का रखरखाव
दीर्घायु सुनिश्चित करने और सटीकता बनाए रखने के लिए:
- वेल्ड के छींटे और मलबे को हटाते हुए, सतह को नियमित रूप से साफ करें। एंटी-स्पैटर स्प्रे मदद कर सकता है।
- लंबे समय तक उपयोग में न होने पर अनुपचारित सतहों को हल्के तेल के लेप से जंग से बचाएं। नाइट्राइडयुक्त सतहें अंतर्निहित जंग प्रतिरोध प्रदान करती हैं।
- भारी प्रभावों या भारी वस्तुओं को सीधे सटीक सतह पर गिराने से बचें।
- यदि अत्यधिक सटीकता की आवश्यकता हो तो समय-समय पर समतलता की जाँच करें।
संक्षिप्त तुलना: 2डी बनाम 3डी वेल्डिंग टेबल्स
जबकि यह लेख इसी पर केंद्रित है 2डी लचीले वेल्डिंग प्लेटफार्म, यह 3D तालिकाओं के अस्तित्व पर ध्यान देने योग्य है। 3डी टेबल ऊर्ध्वाधर क्लैंपिंग सतह (छेद वाली साइड प्लेट) जोड़ते हैं, जो जटिल त्रि-आयामी फिक्स्चर के लिए और भी अधिक लचीलापन प्रदान करते हैं, लेकिन आम तौर पर उच्च लागत और जटिलता पर आते हैं। कई अनुप्रयोगों के लिए, एक 2डी प्रणाली लचीलेपन, सटीकता और लागत-प्रभावशीलता का उत्कृष्ट संतुलन प्रदान करती है।
निष्कर्ष
A 2डी लचीला वेल्डिंग प्लेटफार्म आधुनिक धातु निर्माण के लिए एक परिवर्तनकारी उपकरण है। एक सटीक, मॉड्यूलर और अत्यधिक अनुकूलनीय कार्य सतह प्रदान करके, यह कार्यशालाओं को अधिक सटीकता, काफी तेज़ सेटअप समय और परियोजनाओं में बेहतर स्थिरता प्राप्त करने में सक्षम बनाता है। चाहे आप जटिल असेंबली या मजबूत फ्रेम बना रहे हों, गुणवत्ता में निवेश कर रहे हों मॉड्यूलर वेल्डिंग टेबल और उससे सम्बंधित वेल्डिंग क्लैम्पिंग सिस्टम वेल्डिंग परिचालन में उत्पादकता और गुणवत्ता बढ़ाने की दिशा में एक रणनीतिक कदम है।
