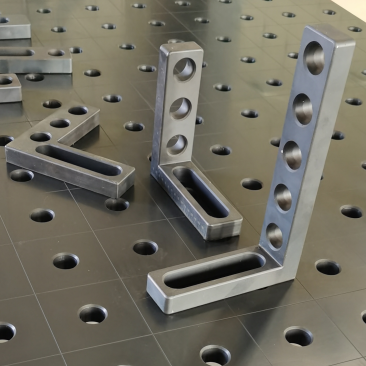

0-225 ° कोण गेज का उपयोग ऊंचाई की स्थिति या प्लेटफ़ॉर्म विस्तार और अन्य सामानों की स्थिति या क्लैंपिंग के लिए किया जाता है। यह एक घटक है जो यह सुनिश्चित करने के लिए प्लेटफ़ॉर्म पर समर्थन को स्थिति देता है कि वर्कपीस प्रसंस्करण के दौरान एक निश्चित ऊंचाई की आवश्यकता तक पहुंचता है। कोण गेज मुख्य रूप से पोजिशनिंग और एंगल्ड वर्कपीस का समर्थन करने के लिए उपयोग किया जाता है। कोण गेज लगातार 0 ° और 180 ° के बीच किसी भी कोण को समायोजित कर सकता है। रीडिंग को साइड डिस्क स्केल से पढ़ा जाता है। जब आवश्यक कोण समायोजित किया जाता है, तो किनारे पर क्लैम्पिंग शिकंजा कस लें। दो कोण हथियारों पर सिस्टम छेद और स्लॉट हैं, और अन्य पोजिशनिंग स्थिरता मॉड्यूल को पोजिशनिंग या क्लैम्पिंग के लिए छेद और स्लॉट्स में जोड़ा जा सकता है।
मंच में कई कार्यात्मक मॉड्यूल भी शामिल हैं, जैसे कि यू/एल-आकार का वर्ग बक्से, समर्थन कोण आयरन, पोजिशनिंग ब्लॉक, विमान वर्ग, प्रोट्रैक्टर्स, एंगल कनेक्शन ब्लॉक, वी-आकार की स्थिति के टुकड़े, क्लिप, लॉकिंग पिन, विभिन्न त्वरित क्लैंप, गैप समायोजन पैड और सहायक मॉड्यूल। इन मॉड्यूल का अभिनव डिजाइन विविध संयोजनों और पुन: उपयोग के लिए अनुमति देता है। समर्थन विकल्प: मंच विभिन्न ग्राहकों की जरूरतों को पूरा करने के लिए मानक समर्थन पैर, पहिया समर्थन पैर, फिक्स्ड सपोर्ट फीट, फ्रेम स्ट्रक्चर सपोर्ट और हाइड्रोलिक लिफ्टिंग सपोर्ट सहित विभिन्न प्रकार के सपोर्ट पैरों को प्रदान करता है। ये विचारशील डिजाइन उपयोगकर्ताओं को अधिकतम सुविधा प्रदान करते हैं। तंत्र: कच्चा लोहा तीन-आयामी वेल्डिंग प्लेटफॉर्म को आसानी से उठाया और स्थानांतरित किया जा सकता है। प्लेटफ़ॉर्म को उठाते समय, इसकी सममित स्थिति खोजें, दो लॉकिंग पिन डालें, और फिर धीरे -धीरे इसे उठाएं। वेल्डिंग ऑपरेशन के दौरान, वेल्डिंग मशीन को कार्यक्षेत्र को नुकसान से बचाने के लिए ग्राउंड किया जाता है। इसके अलावा, प्लेटफ़ॉर्म पर एक ग्राउंडर स्थापित किया गया है। त्रि-आयामी विशेषताएं: प्लेटफ़ॉर्म त्रि-आयामी संचालन का समर्थन करता है और अनुदैर्ध्य, अनुप्रस्थ और ऊर्ध्वाधर दिशाओं में संचालन को समायोजित करता है। इसकी बड़ी सतह और आसपास का डिज़ाइन इसे विभिन्न कोणों और दिशाओं में स्थिर समर्थन और परिचालन स्थान प्रदान करने में सक्षम बनाता है।
A 0-225 ° कोण मीटर, अक्सर एक डिजिटल कोण खोजक या प्रोट्रैक्टर के रूप में जाना जाता है, 0 से 225-डिग्री रेंज के भीतर कोणों को सटीक रूप से मापने के लिए एक अपरिहार्य उपकरण है। वुडवर्किंग, कंस्ट्रक्शन और मेटल फैब्रिकेशन जैसे क्षेत्रों में आवश्यक, यह टूल एक शासक और प्रोट्रैक्टर को जोड़ती है, अक्सर सटीक रीडआउट के लिए एक डिजिटल डिस्प्ले की विशेषता होती है, उन कार्यों को सरल करता है जो सटीक कोणीय माप की मांग करते हैं जैसे कि मैटर आरा कोण या फ्रेम स्क्वायरनेस की जाँच करना।
इसके मूल में, ए0-225 ° कोण मीटरएक विशेष हैकोण माप उपकरणकोणों की एक विस्तृत श्रृंखला में बहुमुखी प्रतिभा और सटीकता के लिए डिज़ाइन किया गया। पारंपरिक प्रोट्रैक्टर्स के विपरीत जो बोझिल या कम सटीक हो सकते हैं, ये मीटर अक्सर डिजिटल तकनीक को शामिल करते हैं। वे आम तौर पर एक धुरी बिंदु से जुड़े दो हथियार (ब्लेड या शासक) होते हैं जो माप सेंसर और प्रदर्शन को देखते हैं। जैसे -जैसे हथियार खोले जाते हैं या बंद होते हैं, सेंसर उनके बीच कोण की गणना करता है, परिणाम दिखाता है, अक्सर एक एलसीडी स्क्रीन पर एक डिग्री के दसवें हिस्से तक। इससे मौजूदा कोणों को मापना या कटिंग और असेंबली के लिए विशिष्ट कोणों को सेट करना काफी आसान हो जाता है।
सही कोण मीटर का चयन करना आपकी विशिष्ट आवश्यकताओं पर निर्भर करता है। मूल्यांकन करने के लिए यहां कुछ महत्वपूर्ण विशेषताएं हैं:
यह सर्वोपरि है। उच्च सटीकता निर्दिष्ट करने वाले मॉडल के लिए देखें, आमतौर पर ° 0.3 ° या बेहतर के आसपास। निर्माता के विनिर्देश इस डेटा के लिए सबसे अच्छा स्रोत हैं। लगातार सटीकता जटिल काम के लिए विश्वसनीय परिणाम सुनिश्चित करती है।
विभिन्न प्रकाश स्थितियों में आसान पढ़ने के लिए एक स्पष्ट, बैकलिट एलसीडी स्क्रीन महत्वपूर्ण है। अंक आकार की जाँच करें और क्या यह उल्टा काम करते समय प्रदर्शन उलटा जैसी सुविधाएँ प्रदान करता है।
उस वातावरण पर विचार करें जहां आप टूल का उपयोग करेंगे। स्टेनलेस स्टील या मजबूत एल्यूमीनियम मिश्र धातु निकाय कार्यशाला की स्थितियों के लिए स्थायित्व और प्रतिरोध प्रदान करते हैं। मजबूत निर्माण दीर्घायु सुनिश्चित करता है।
एक विश्वसनीय लॉकिंग मैकेनिज्म (आमतौर पर एक घुंडी या लीवर) को ट्रांसफर या चिह्नित करते समय मापा कोण को सुरक्षित रूप से रखने के लिए आवश्यक है। यह आकस्मिक स्थानांतरण को रोकता है और सटीकता को बनाए रखता है।
अधिकांश डिजिटल मॉडल बैटरी से चलने वाले होते हैं। बैटरी जीवन और आसानी से उपलब्ध बैटरी प्रकार (जैसे, CR2032 COIN CELL या AAA) को संरक्षित करने के लिए एक स्वचालित शट-ऑफ फ़ंक्शन जैसी सुविधाओं की तलाश करें।
कुछ मॉडलों में एक साथ लेवलिंग के लिए बिल्ट-इन स्पिरिट लेवल (बबल शीशियां) शामिल हैं, रीडिंग, या सापेक्ष कोण माप मोड को फ्रीज करने के लिए एक होल्ड फ़ंक्शन। ये एक्स्ट्रा विशिष्ट कार्यों के लिए प्रयोज्य बढ़ा सकते हैं।
एक का उपयोगअंकीय कोण खोजकसीधा है, लेकिन इन चरणों का पालन करना इष्टतम सटीकता सुनिश्चित करता है:
पहले उपयोग से पहले या यदि सटीकता संदिग्ध है, तो मीटर को कैलिब्रेट करें। इसमें आमतौर पर एक सपाट सतह पर हथियारों को पूरी तरह से बंद करना और संदर्भ बिंदु सेट करने के लिए शून्य बटन को दबाना शामिल है।
कोण बनाने वाली दो सतहों के खिलाफ दो भुजाओं के अंदर के किनारों को मजबूती से रखें। जब तक वे कोण के अनुरूप न हों, तब तक हथियार खोलें। डिस्प्ले पर पढ़ना मापा कोण को दर्शाता है।
आंतरिक सतहों के खिलाफ हथियारों के बाहर के किनारों को रखें। कोण को फिट करने के लिए हथियार खोलें और डिस्प्ले पढ़ें। सुनिश्चित करें कि टूल दोनों सतहों के खिलाफ सही ढंग से बैठा है।
अपने उपकरणों पर वांछित कोण सेट करने के लिए मीटर का उपयोग करें। उदाहरण के लिए, एक हाथ को देखा बाड़ के खिलाफ और दूसरा ब्लेड के खिलाफ रखें (सुनिश्चित करें कि आरी अनप्लग्ड है!), ब्लेड को समायोजित करना जब तक कि मीटर लक्ष्य कोण को प्रदर्शित नहीं करता है। कटौती करने से पहले लॉकिंग फ़ंक्शन का उपयोग करें।
यह बहुमुखी उपकरण कई क्षेत्रों में उपयोग करता है:
मैटर आरी, टेबल आरी और जॉइनर्स पर कोणों को स्थापित करने के लिए महत्वपूर्ण। फ्रेम, ट्रिम, फर्नीचर जॉइनरी और कस्टम इंस्टॉलेशन के लिए सटीक कटौती सुनिश्चित करने के लिए बिल्कुल सही। यह एक प्रभावी के रूप में कार्य करता हैवुडवर्किंग कोण गेज.
फ्रेमिंग के लिए उपयोग किया जाता है, छत की पिचों को सेट करना, हैंड्रिल, टाइल सेटिंग स्थापित करना, और संरचनात्मक घटकों को सुनिश्चित करना डिजाइन विनिर्देशों को पूरा करना। एक विश्वसनीयनिर्माण कोण माप उपकरण.
लेआउट, कटिंग और वेल्डिंग कार्यों के लिए आवश्यक जहां सटीक कोण संरचनात्मक अखंडता और फिटमेंट के लिए महत्वपूर्ण हैं।
अलमारियों और मुकुट मोल्डिंग को स्थापित करने से लेकर कस्टम जुड़नार के निर्माण तक, ए0-225 ° कोण मीटरपेशेवर दिखने वाले परिणामों के लिए आवश्यक सटीकता प्रदान करता है।
जबकि विशिष्ट मॉडल अलग -अलग होते हैं, यहाँ अक्सर विशेषताओं की एक सामान्य तुलना पाई जाती है:
| विशेषता | विशिष्ट विनिर्देश / विकल्प | महत्व कारक |
|---|---|---|
| माप श्रेणी | 0-225 ° (इस प्रकार के लिए मानक) | आवश्यक (उपकरण को परिभाषित करता है) |
| शुद्धता | ± 0.1 ° से ° 0.5 ° (आमतौर पर ° 0.3 °) | उच्च |
| संकल्प | 0.05 ° या 0.1 ° | मध्यम से उच्च |
| डिस्प्ले प्रकार | एलसीडी, अक्सर बैकलाइट के साथ | उच्च (पठनीयता) |
| सामग्री | स्टेनलेस स्टील, एल्यूमीनियम मिश्र धातु, इंजीनियरिंग प्लास्टिक | उच्च (स्थायित्व) |
| लॉकिंग तंत्र | घुड़सवार | उच्च (प्रयोज्य) |
| अतिरिक्त सुविधाएं | स्पिरिट लेवल, होल्ड फ़ंक्शन, शून्य फ़ंक्शन, ऑटो ऑफ | मध्यम (आवश्यकता पर निर्भर करता है) |
| के रूप में भी जाना जाता है | प्रोट्रैक्टर कोण खोजक, मेटर कोण खोजक | सूचना |
अपने सुनिश्चित करने के लिए0-225 ° कोण मीटरसटीक और कार्यात्मक रहता है:
A: नहीं, इसकी डिज़ाइन की गई माप सीमा 0-225 डिग्री तक सीमित है। इससे परे कोणों के लिए, आपको एक अलग उपकरण की आवश्यकता होगी, जैसे कि 360 ° प्रोट्रैक्टर या पूरक कोणों से जुड़ी विशिष्ट तकनीकों।
ए: डिजिटल मीटर एक एलसीडी डिस्प्ले के माध्यम से उच्च परिशुद्धता, आसान पढ़ने की पेशकश करते हैं, और अक्सर इसमें लॉकिंग मैकेनिज्म, होल्ड फ़ंक्शन और शून्यिंग क्षमताओं जैसी विशेषताएं शामिल होती हैं, जो आमतौर पर बुनियादी पारंपरिक प्रोट्रैक्टर्स पर नहीं पाई जाती हैं।
A: वे बहुत समान हैं और अक्सर परस्पर उपयोग किए जाते हैं। एमेटर कोण खोजकविशेष रूप से Miter जोड़ों के लिए सही कोण निर्धारित करने में मदद करता है, जो यह उपकरण उत्कृष्ट रूप से करता है। कुछ मेटर-विशिष्ट प्रोट्रैक्टर्स में सामान्य कटौती के लिए सीधे सेटिंग्स को इंगित करने वाले तराजू हो सकते हैं।
एक गुणवत्ता में निवेश करना0-225 ° कोण मीटरमहत्वपूर्ण रूप से विभिन्न कार्यों में सटीकता को बढ़ाता है। इसकी विशेषताओं, अनुप्रयोगों और उचित उपयोग को समझने से, पेशेवर और शौक समान रूप से हर बार सटीक, विश्वसनीय परिणाम प्राप्त कर सकते हैं।
